Návod na osazení elektrické lokomotivy Tillig BR 189 LISSY vysílačem

1. krok 1. krok

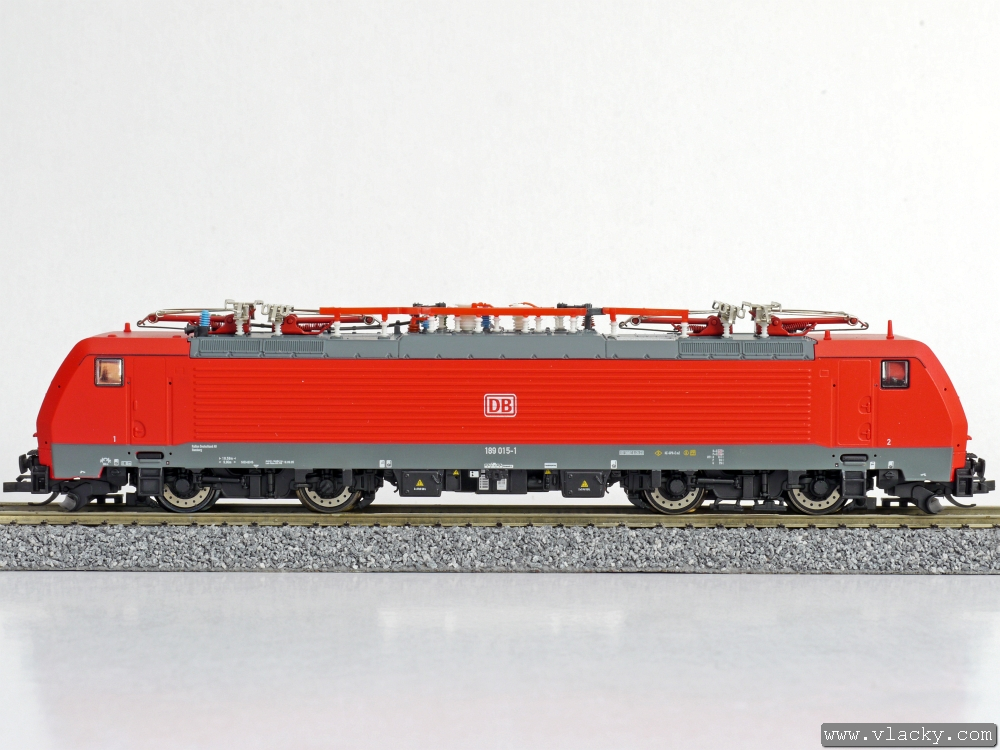

Elektrická lokomotiva Tillig BR189 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.
2. krok 2. krok

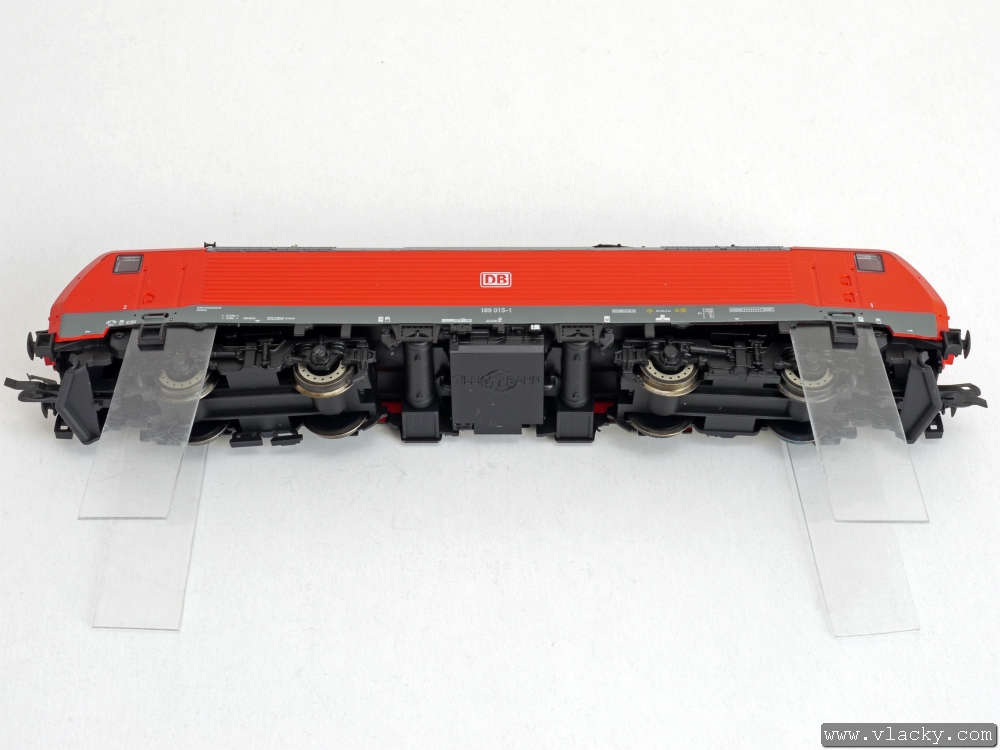

V místě, kde jsou na skříni zespodu viditelné plastové výstupky, zasuneme pásky a uvolníme skříň od pojezdu.
3. krok 3. krok

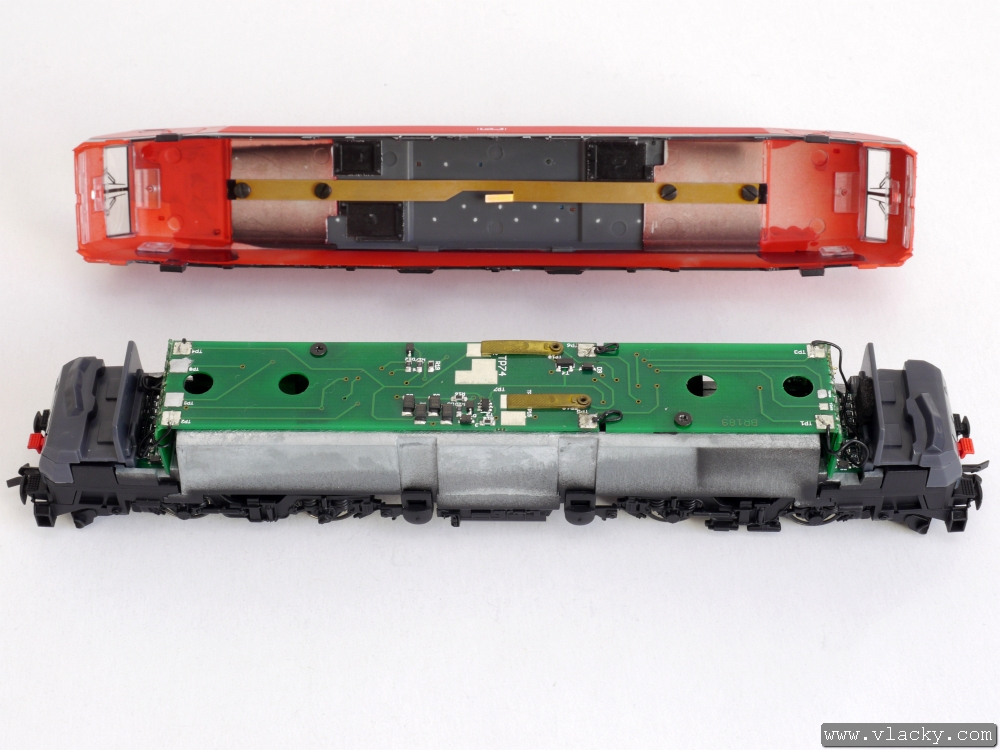

Pohled na sundanou skříň lokomotivy. Nesmíme ji stranově otočit, protože je v ní pružný kontakt od pantografů na plošku TP74 uprostřed na plošném spoji.
4. krok 4. krok

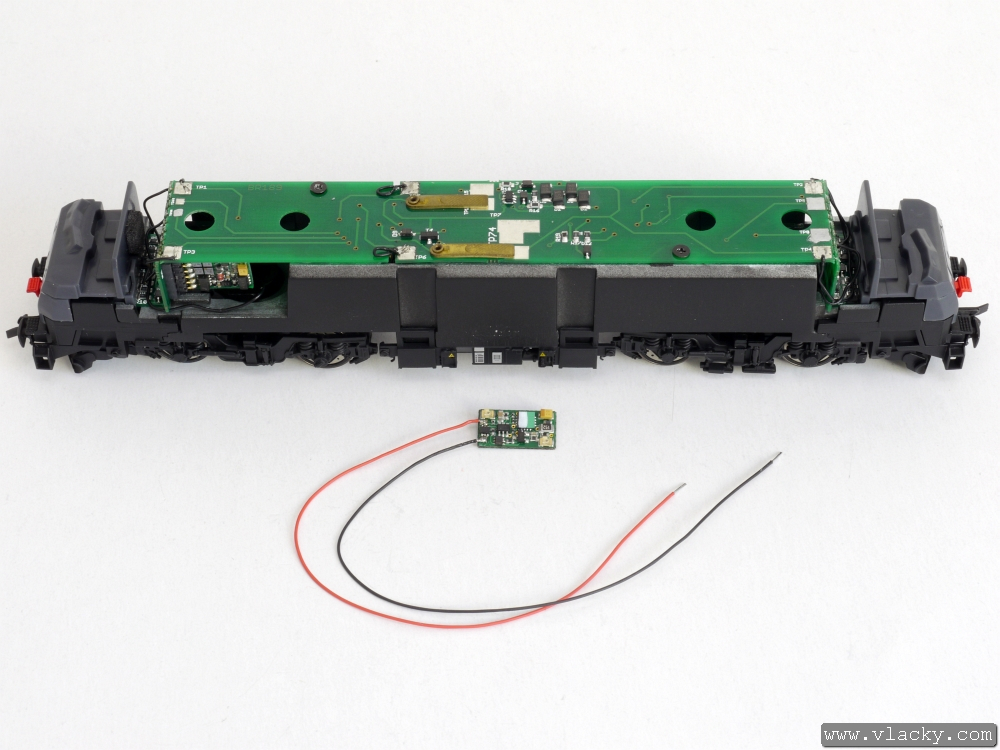

Vysílač LISSY Uhlenbrock 68330 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.
5. krok 5. krok

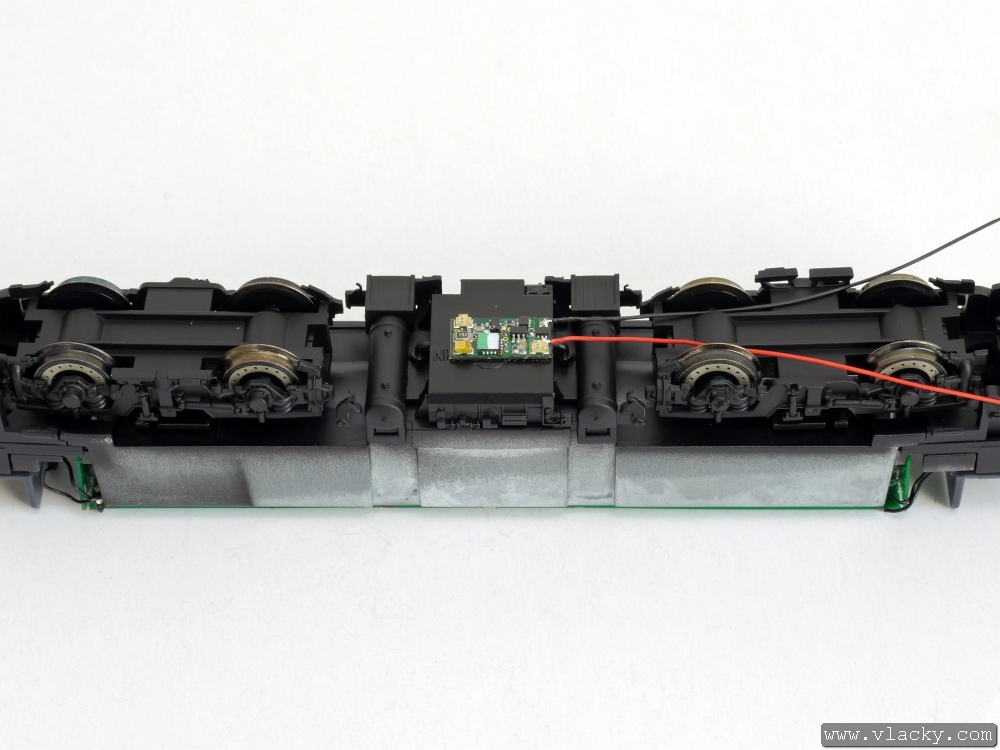

Na plastový výlisek v ose přilepíme vysílač LISSY Uhlenbrock 68330 kapkou vteřinového lepidla.
6. krok 6. krok

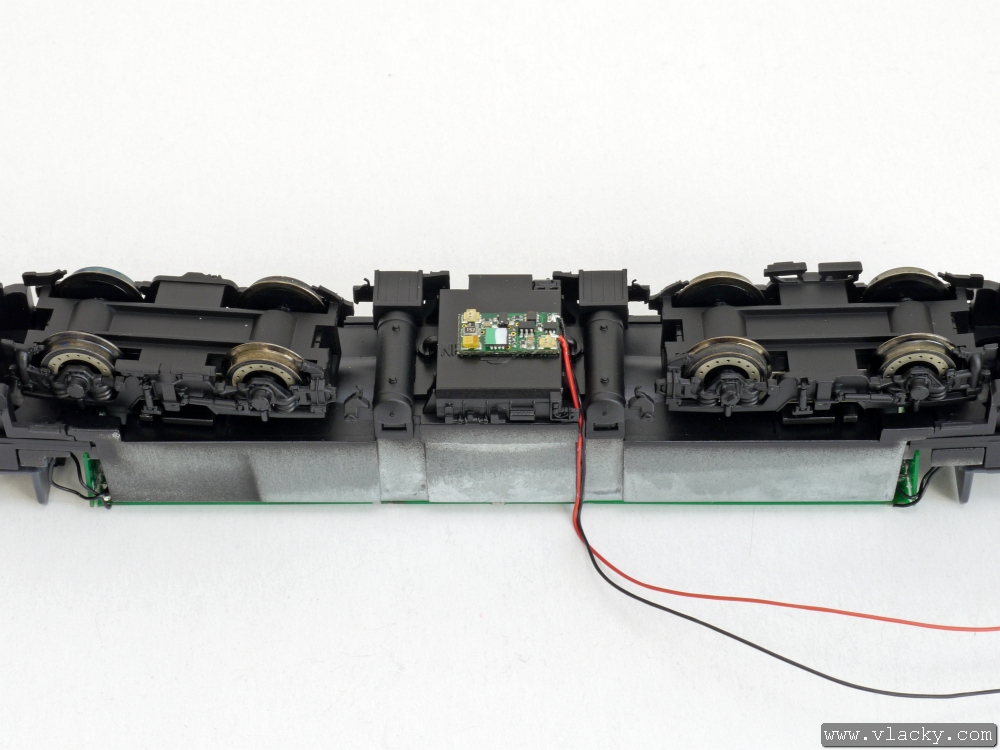

Oba přívody LISSY vysílače svedeme na bok pojezdu, kde je vybrání. Přívody vedeme až k desce plošných spojů a zafixujeme je kapkou vteřinového lepidla.
7. krok 7. krok

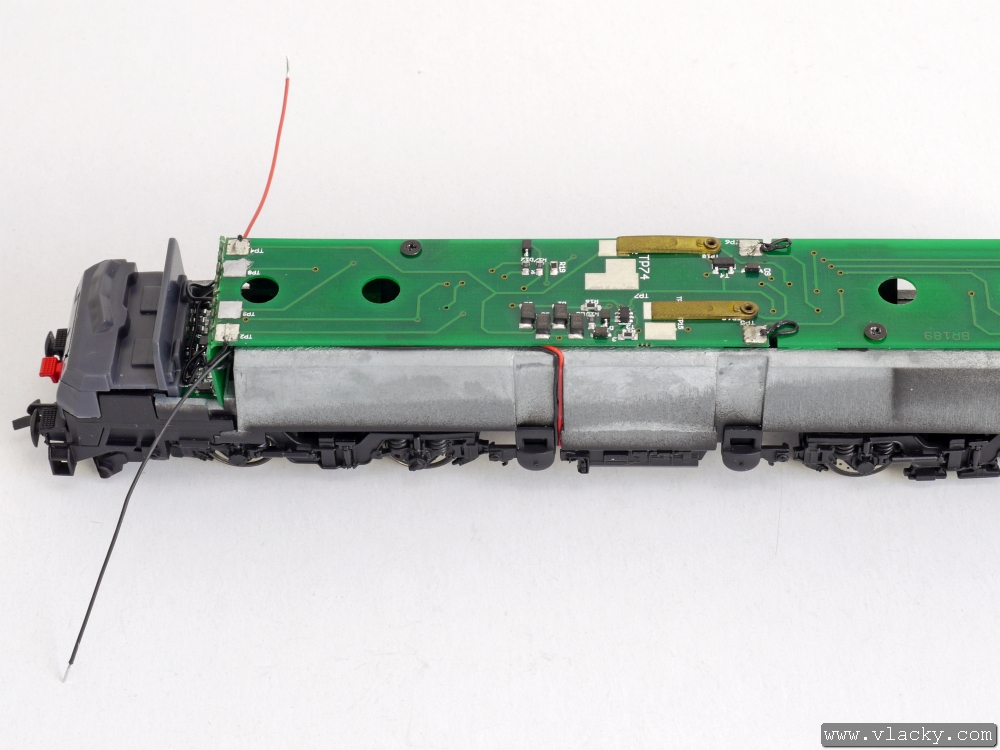

Přívody LISSY vysílače vedeme dále po kraji mezerou mezi plošným spojem a pojezdem na konec plošného spoje u levého podvozku.
8. krok 8. krok

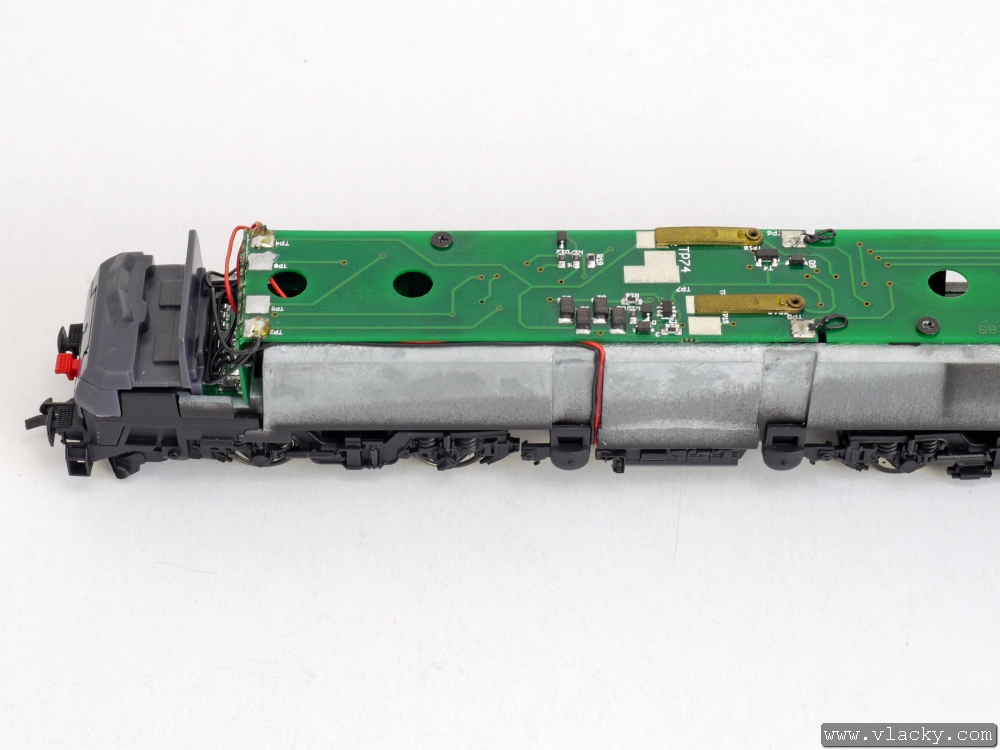

Přívody LISSY vysílače připájíme na plošky označené TP2 a TP4, na které je zároveň přivedeno napájení od levého podvozku.
9. krok 9. krok

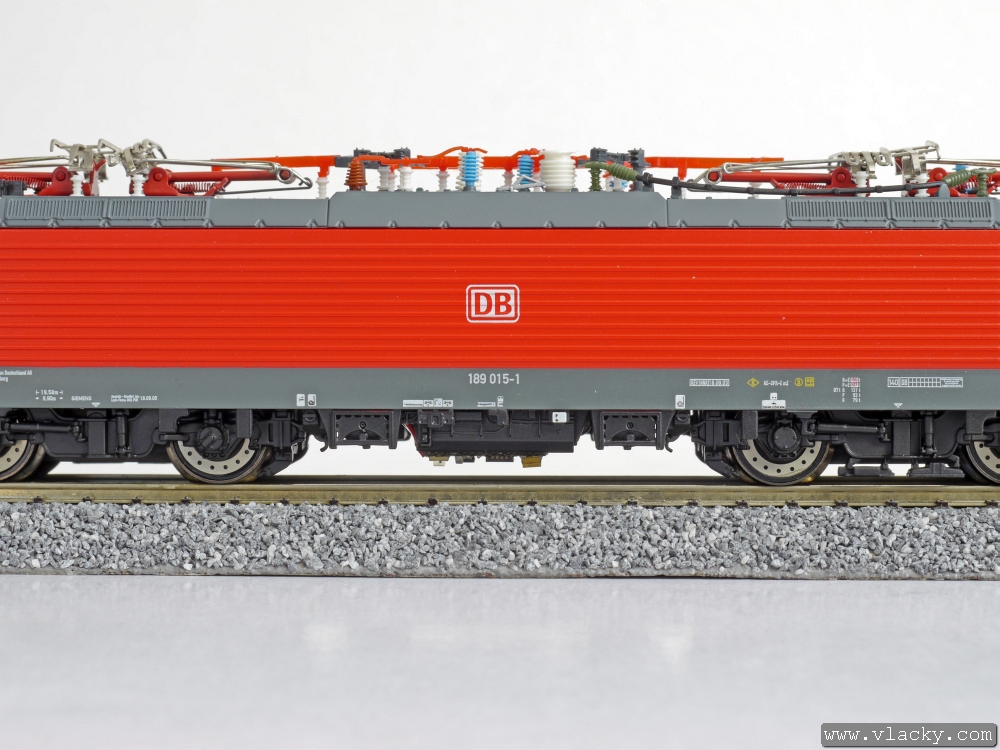

Detailní boční pohled na vysílač LISSY vyčnívající pod lokomotivou.
