Návod na digitalizaci dieselové lokomotivy Tillig V 100 (Next18)

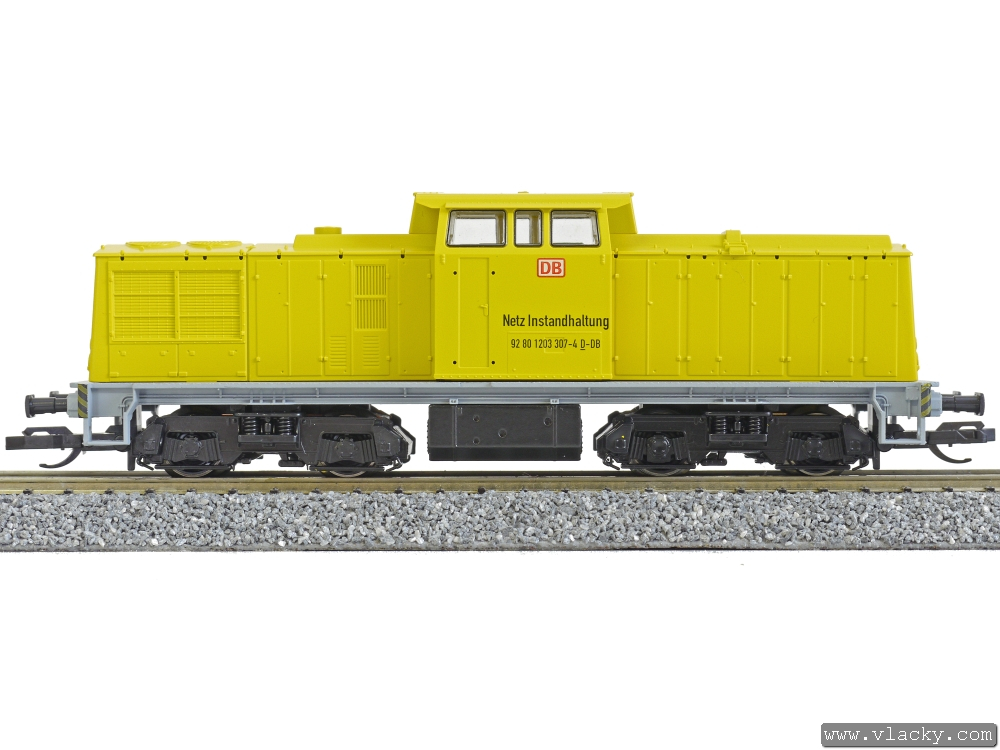

1. krok 1. krok
Dieselové lokomotiva Tillig řady V100 novějšího provedení připravená k osazení digitálního dekodéru. Lokomotiva je uvnitř vybavena konektorem Next18 podle normy podle normy NEM 662.

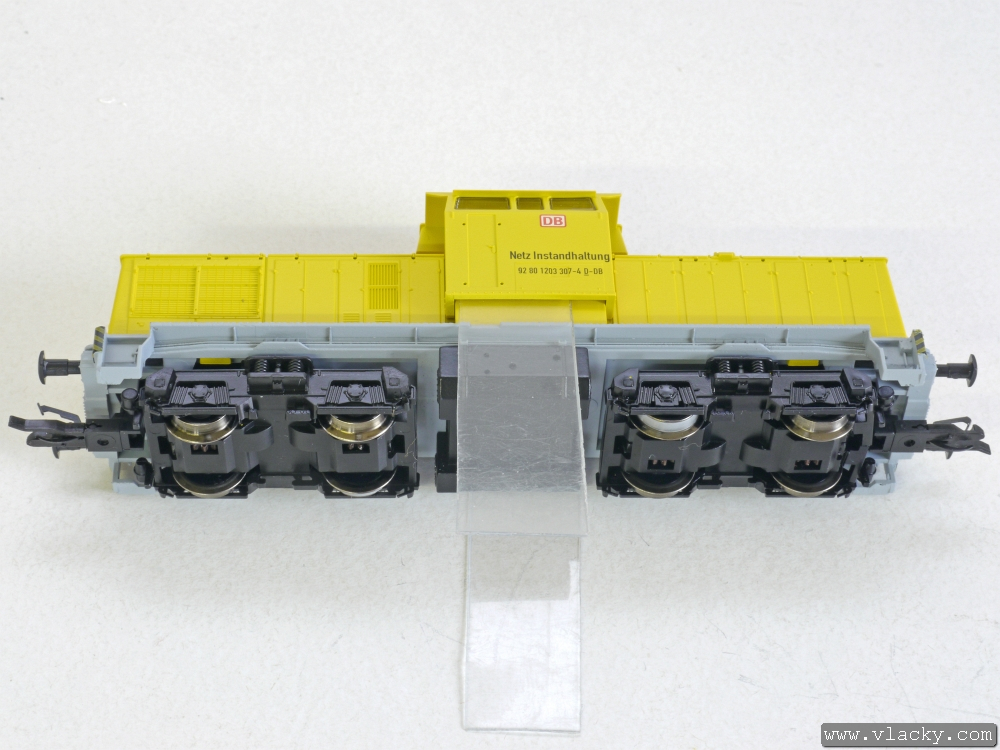

2. krok 2. krok
Opatrně pomocí platových pásků napružíme na obou stranách boční stěny kabiny dole u rámu lokomotivy, až půjde kabinu lehce sejmout směrem nahoru.
3. krok 3. krok
Pohled na odkrytovanou kabinu lokomotivy. Na plošném spoji je viditelné digitální rozhraní Next18 dle normy podle normy NEM 662 s propojovací destičkou pro analogový provoz.

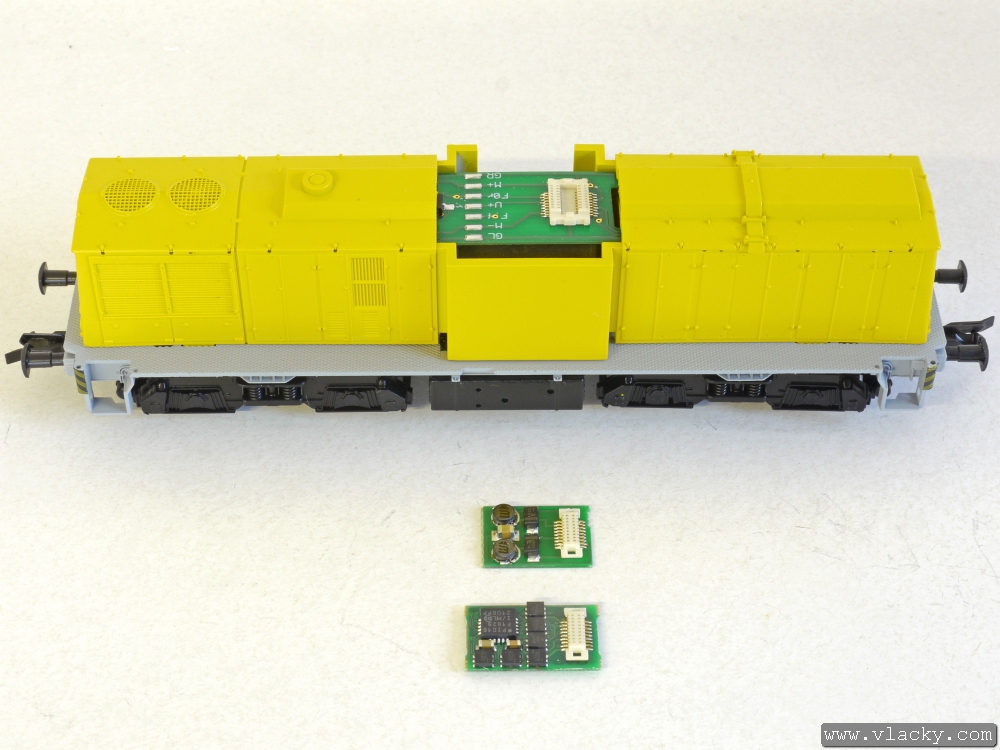

4. krok 4. krok
Detailní pohled na vytaženou propojovací destičku pro analogový provoz a připravený digitální lokomotivní dekodér Kühn 82350 N45-18 s rozhraním Next18. Lze použít také Uhlenbrock 73230 s rozhraním Next18 či jiný dekodér obdobných parametrů.

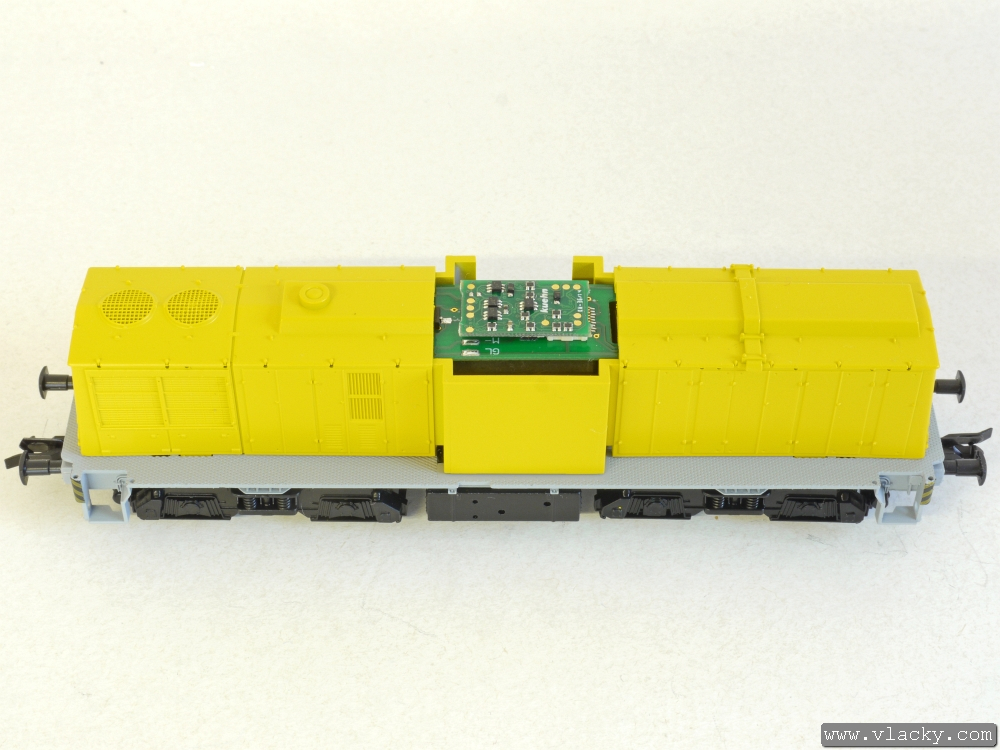

5. krok 5. krok
Digitální dekodér opatrně zacvakneme do konektoru v plošném spoji a lokomotivu před kompletací přezkoušíme a případně přeadresujeme.

Návod je u těchto produktů

04598 - Dieselelektrická lokomotiva V100 Bahnbau, START
