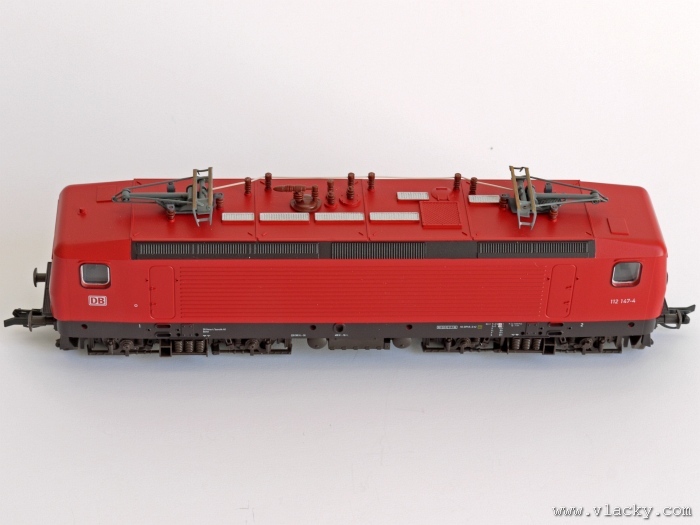

1. krok Elektrická lokomotiva Tillig BR112 (konstrukčně shodné např. BR143, BR243) připravená k osazení digitálního dekodéru. Lokomotiva je uvnitř vybavena konektorem podle normy NEM 651. |
 |

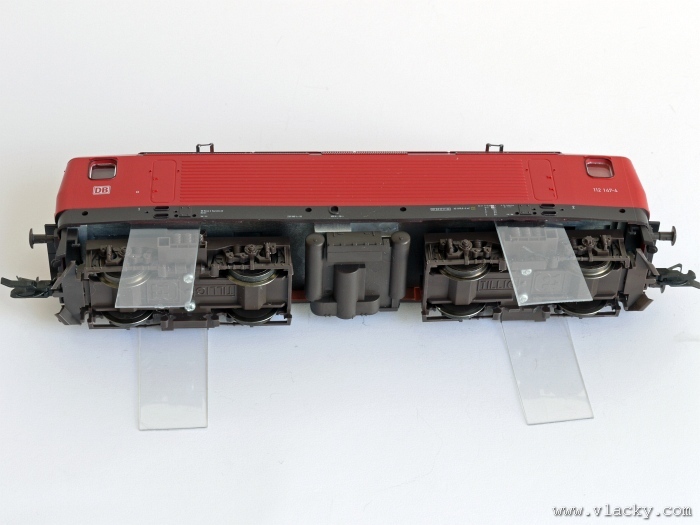

2. krok V místě, kde jsou na skříni zespodu viditelné plastové výstupky, zasuneme pásky a uvolníme skříň od pojezdu. |
 |

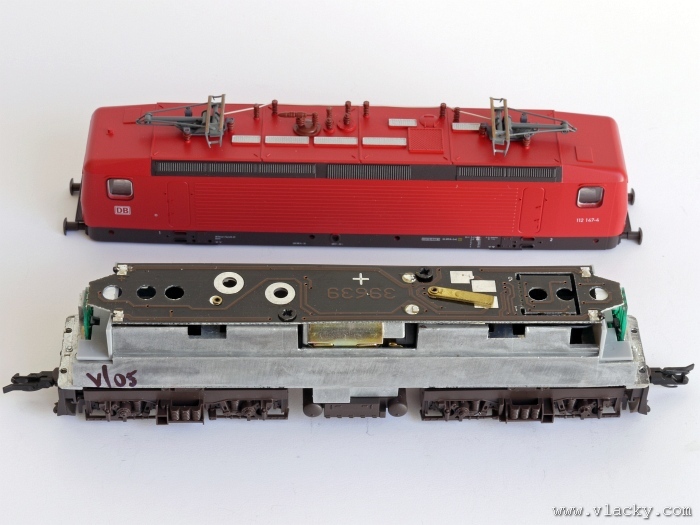

3. krok V pravé části plošného spoje se nachází konektor pro osazení digitálního dekodéru podle normy NEM 651. Konektor se nachází pod plošným spojem. |
 |

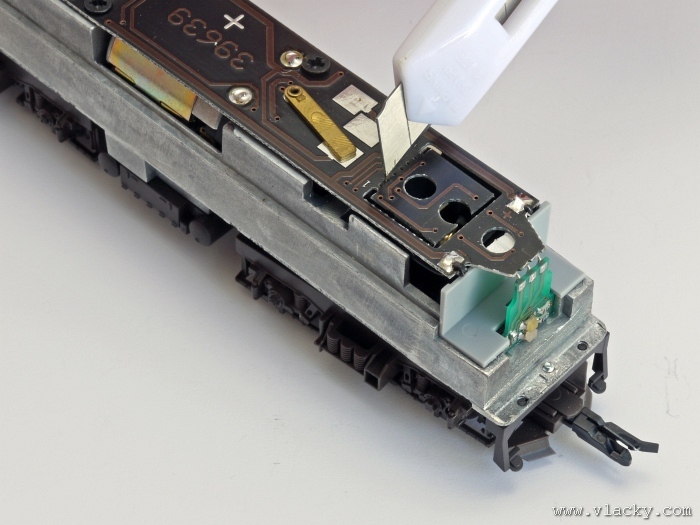

4. krok Propojovací destička pro analogový provoz není řešena jako zasunovací do konektoru podle normy NEM 651, ale je provedena jako prodloužení plošného spoje. V místě zeslabení opatrně nařízneme plošný spoj zalamovacím nožem. |
 |

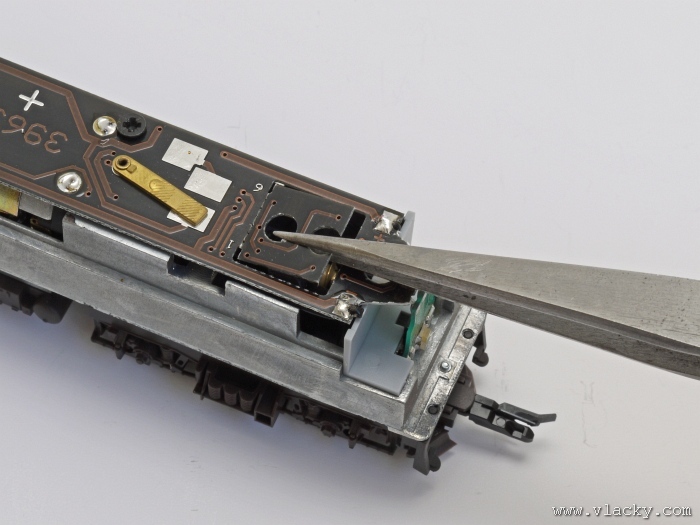

5. krok Plošný spoj je dostatečně naříznut a propojovací destičku pro analogový provoz opatrně odlomíme. Už ji nebudeme potřebovat a stejně ji nelze zpět uchytit v případě, že bychom chtěli digitální dekodér z lokomotivy někdy v budoucnu odstranit. |
 |

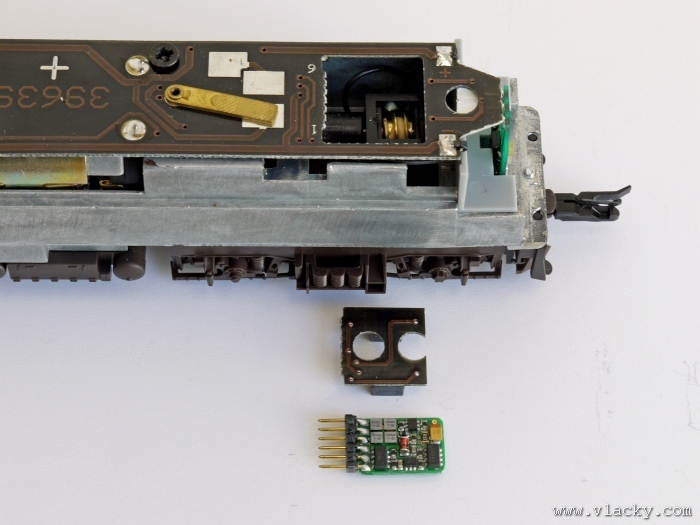

6. krok Detailní pohled na odstraněnou propojovací destičku pro analogový provoz a připravený digitální dekodér Uhlenbrock katalogového čísla 73410, který je již správně zorientován. |
 |

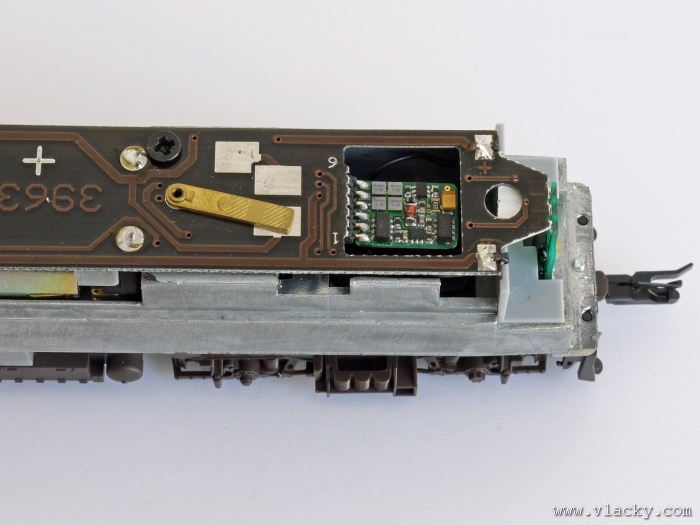

7. krok Digitální dekodér opatrně zasuneme do konektoru pod plošným spojem a lokomotivu před kompletací přezkoušíme a případně přeadresujeme. |
