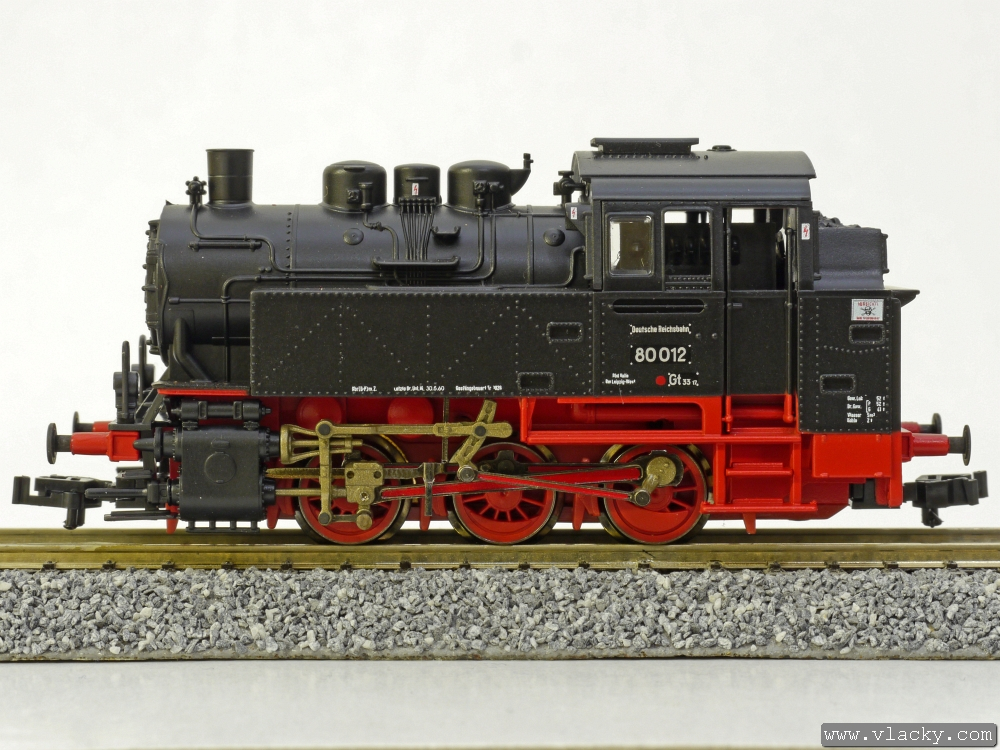

1. krok Parní lokomotiva Roco BR80 připravená k osazení digitálního dekodéru. Lokomotiva je uvnitř vybavena konektorem podle normy NEM 651. |
 |

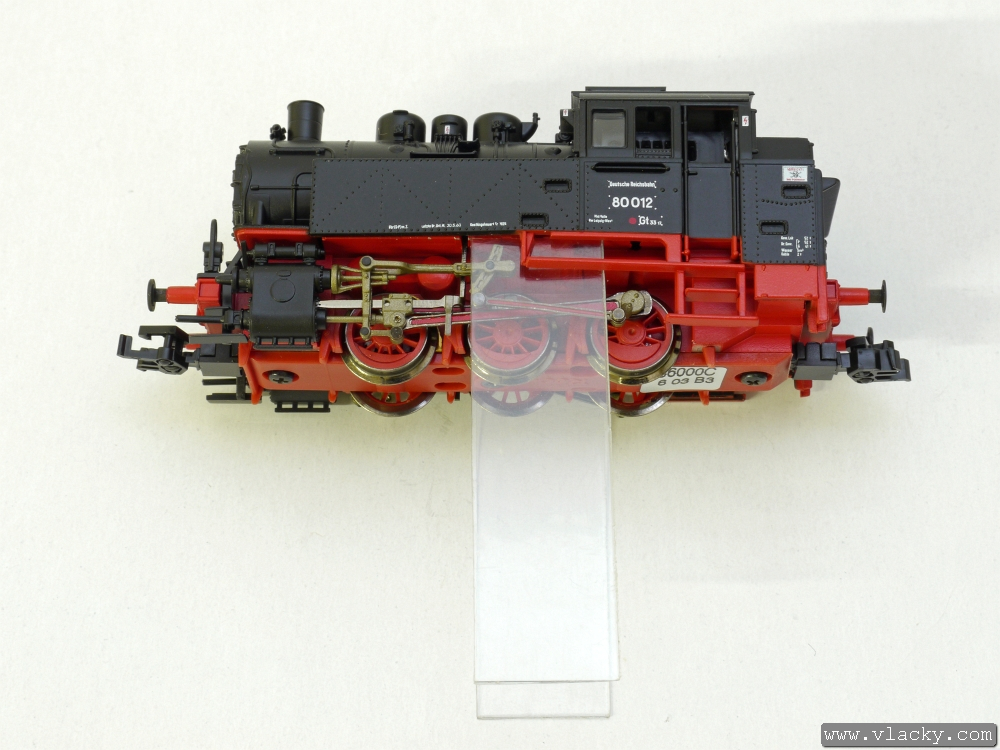

2. krok Nad prostřední nápravou jsou z obou stran plastové zajišťovací výstupky. Zasunutím pásků v tomto místě uvolníme kryt lokomotivy od pojezdu a můžeme jej potom lehce sundat. |
 |

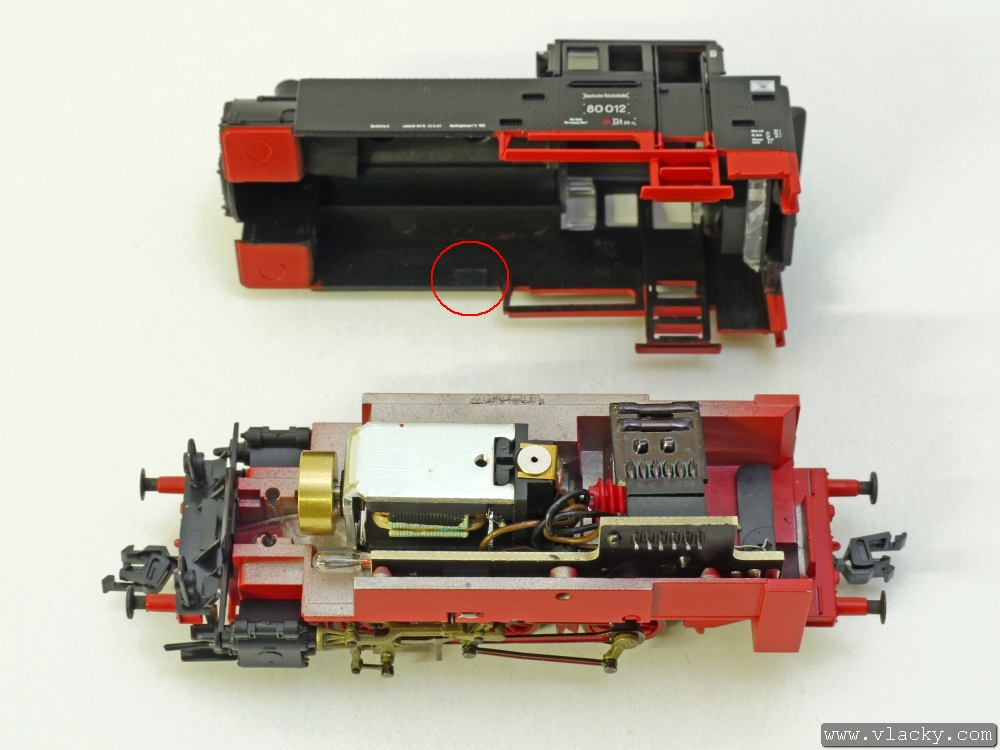

3. krok Pohled na odkrytovanou lokomotivu. Uvnitř krytu lokomotivy je zvýrazněn na černém pozadí špatně viditelný plastový zajišťovací výstupek, kterým drží kryt lokomotivy na pojezdu. Na plošném spoji vpravo je viditelná malá propojovací destička pro analogový provoz zasunutá v konektoru podle normy NEM 651. |
 |

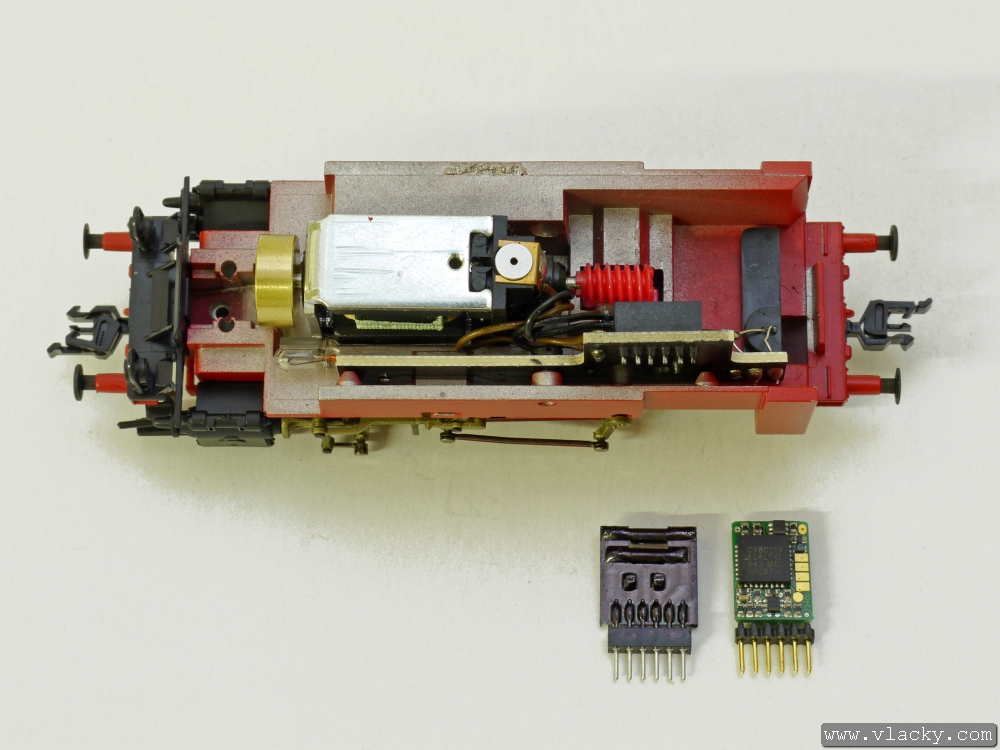

4. krok Detailní pohled na vytaženou propojovací destičku pro analogový provoz a připravený digitální dekodér Uhlenbrock katalogového čísla 73410. |
 |

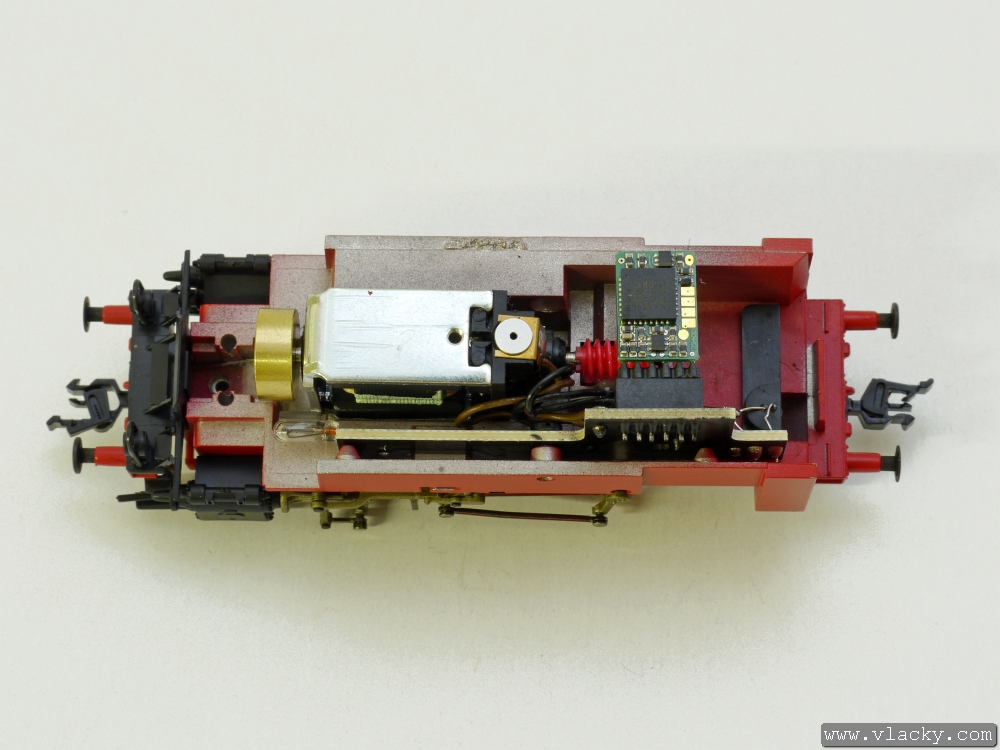

5. krok Lokomotivní dekodér je zasunut do konektoru. Před zakrytováním lokomotivy ověříme funkčnost dekodéru a nastavíme požadovanou lokomotivní adresu. |
