Návod na osazení dieselové lokomotivy Kühn T478.3 ”Brejlovec“ LISSY vysílačem

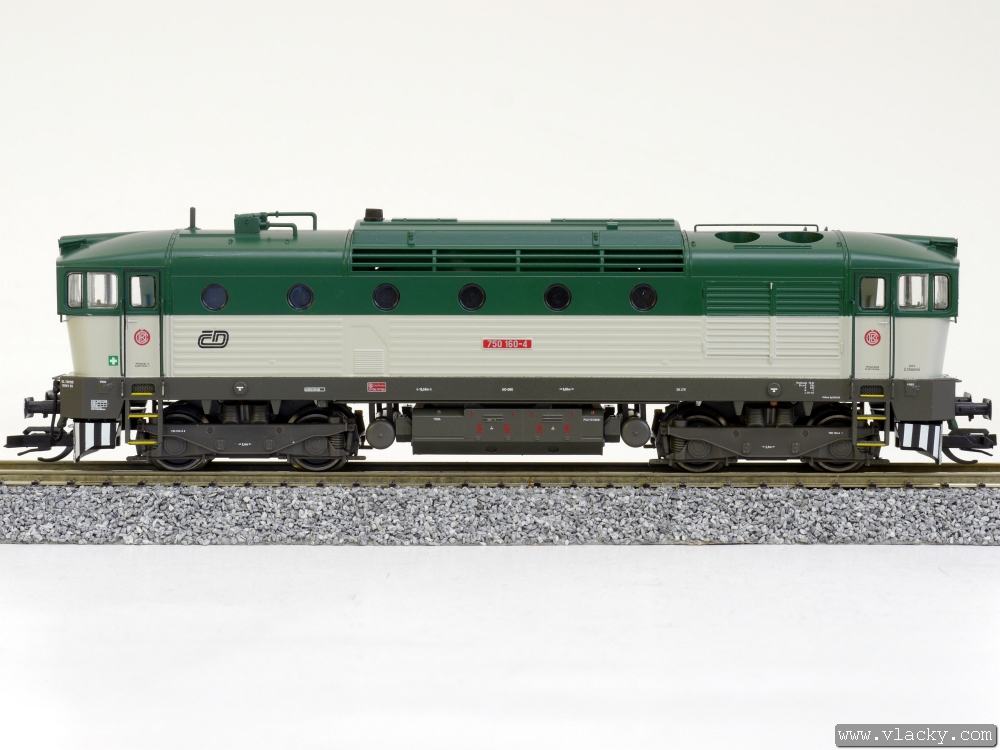

	1. krok Dieselová lokomotiva Kühn T478.3 „Brejlovec” připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

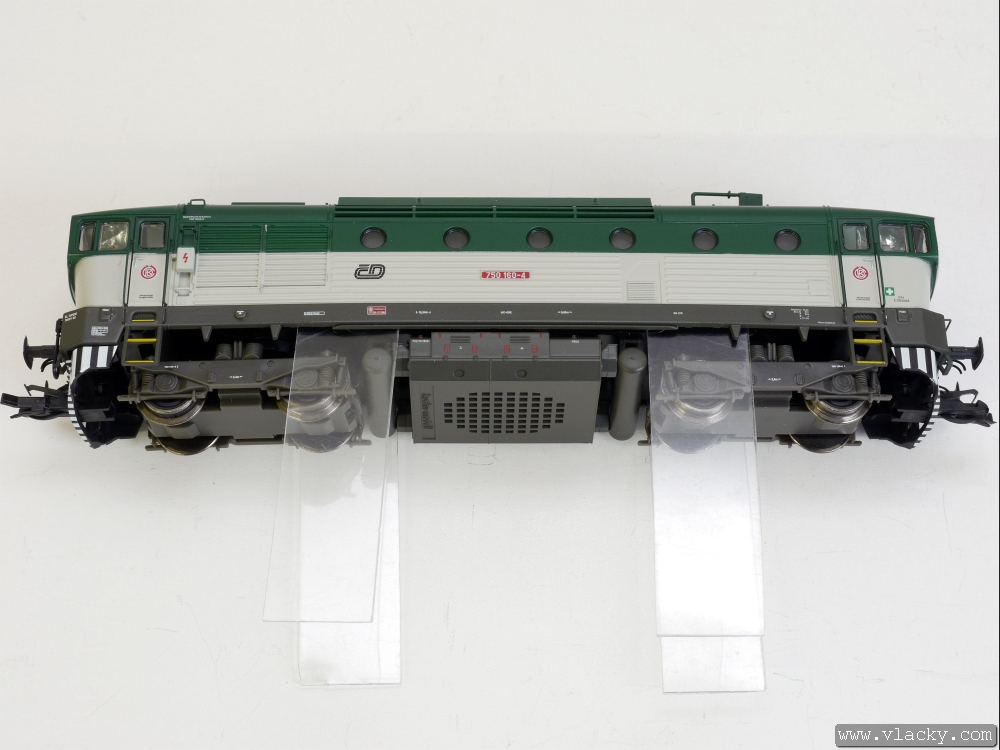

	2. krok Na skříni lokomotivy z vnitřní strany jsou vedle nádrže plastové výstupky. Zasunutím pásků uvolníme skříň od pojezdu a můžeme ji potom lehce sundat.

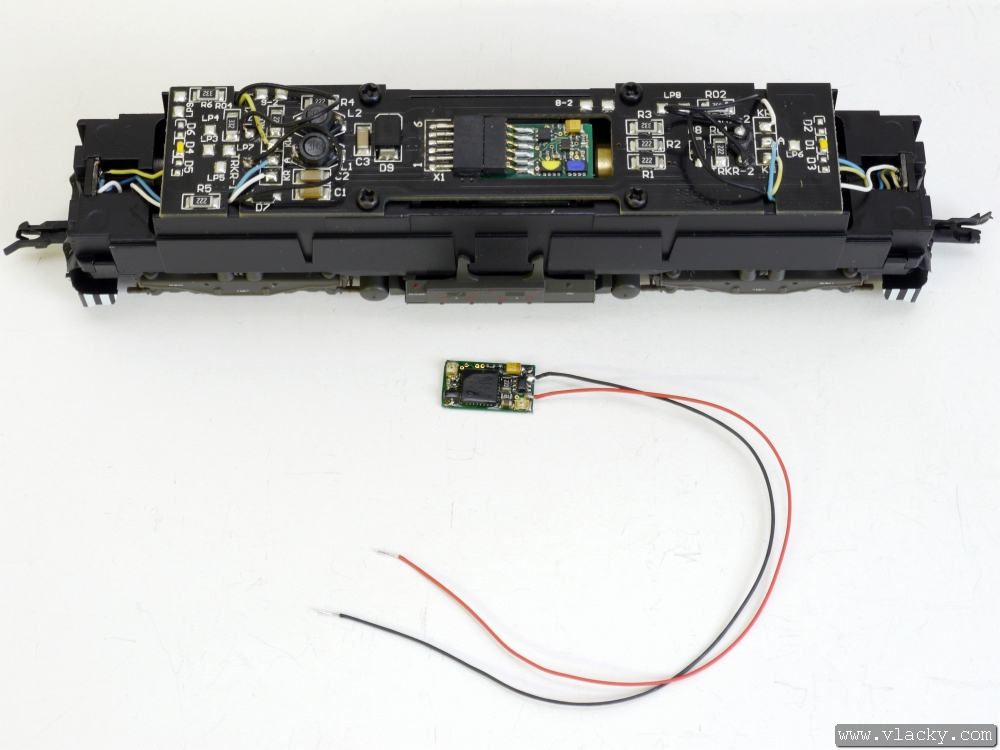

	3. krok Vysílač LISSY Uhlenbrock 68310 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

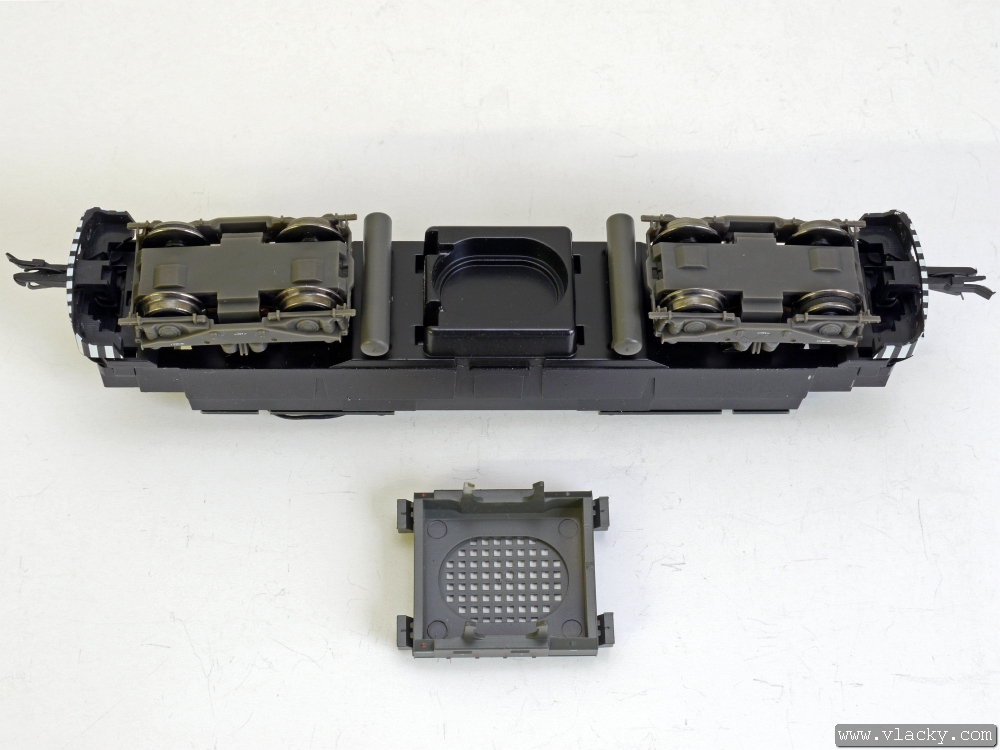

	4. krok Sundáme výlisek nádrže. Pod ním je prostor k umístění reproduktoru při ozvučení a vlevo jsou otvory pro přívody, které využijeme.

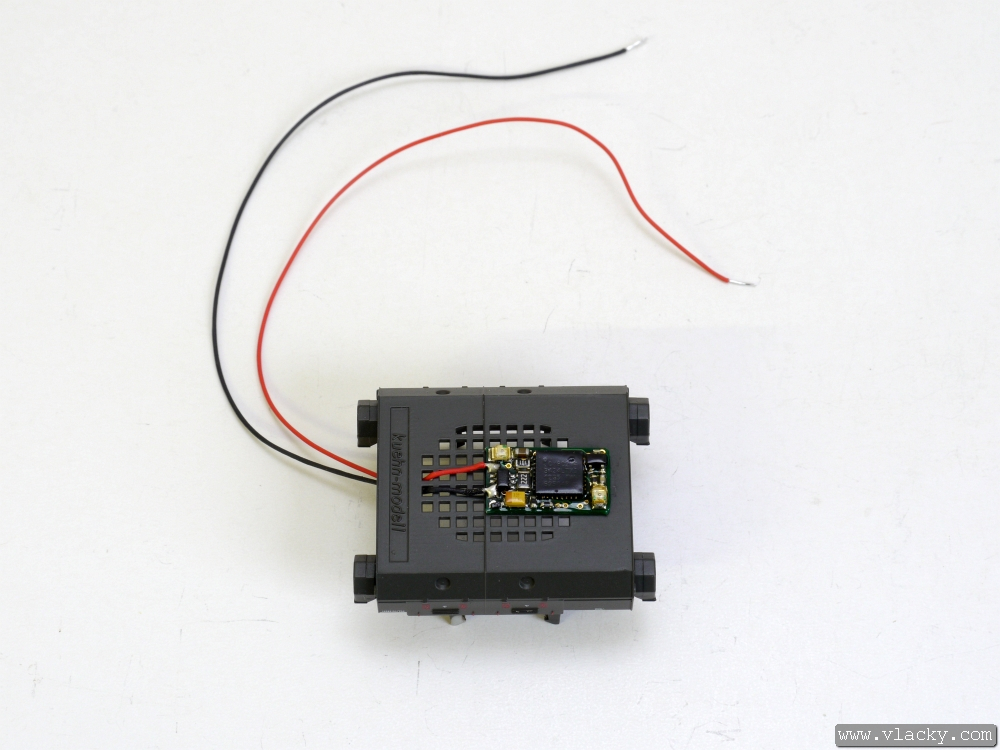

	5. krok Na plastový výlisek nádrže přilepíme vysílač LISSY Uhlenbrock 68310. Přívodní vodiče protáhneme dovnitř směrem na stranu, kde využijeme v pojezdu již připravené otvory pro přívody k reproduktoru.

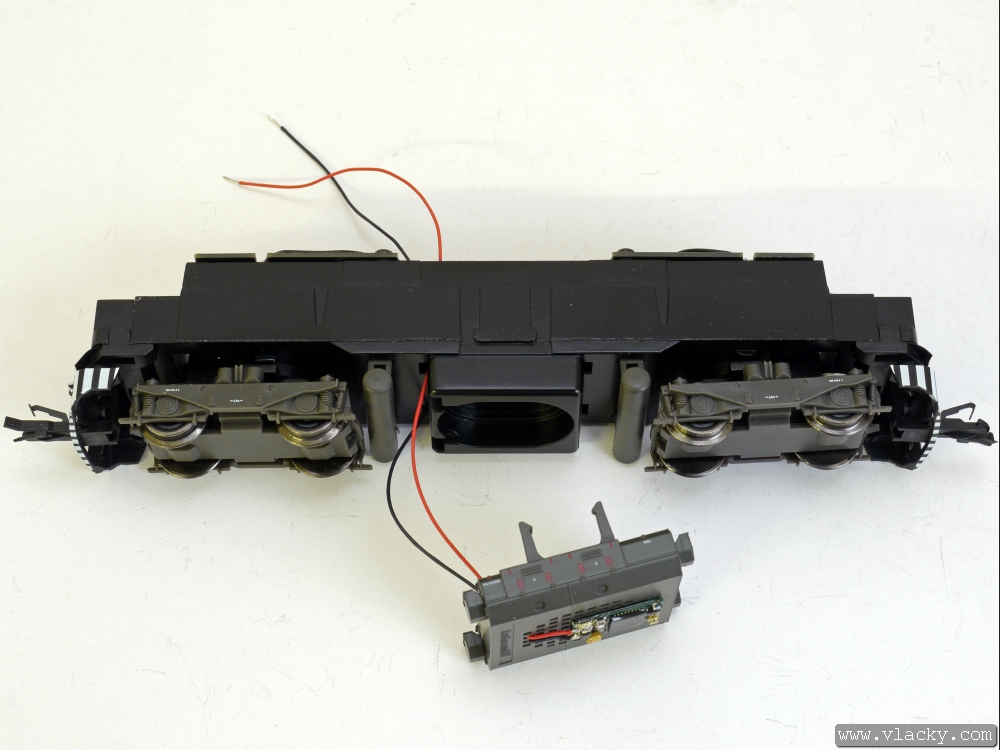

	6. krok Připravenými otvory zasuneme vodiče od vysílače LISSY Uhlenbrock 68310 směrem k plošnému spoji.
	7. krok Přívodní vodiče zasunujeme opatrně a snažíme se je prostrčit volnou mezerou mezi plošnám spojem a rámem lokomotivy.

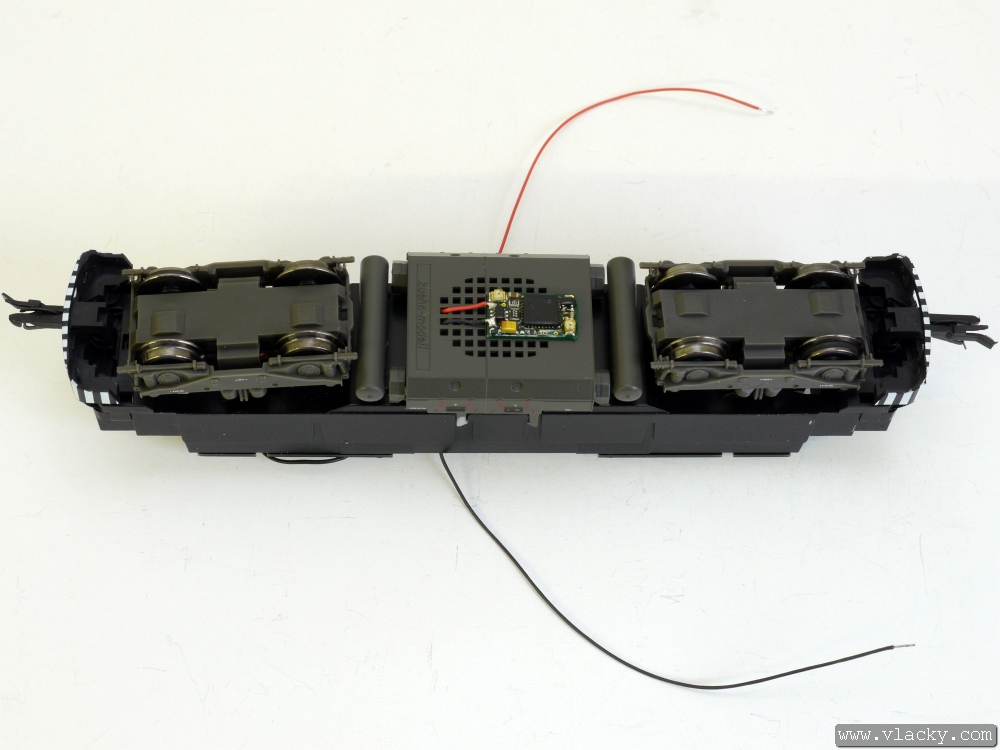

	8. krok Plastový výlisek nádrže opatrně nasadíme zpět. Přívodní vodiče zároveň rovnáme tak, aby zapadly do vybrání v pojezdu lokomotivy. Dáme pozor na plastové jazýčky, které zajišťují na bocích plastový výlisek nádrže, aby nedošlo k jejich ulomení.

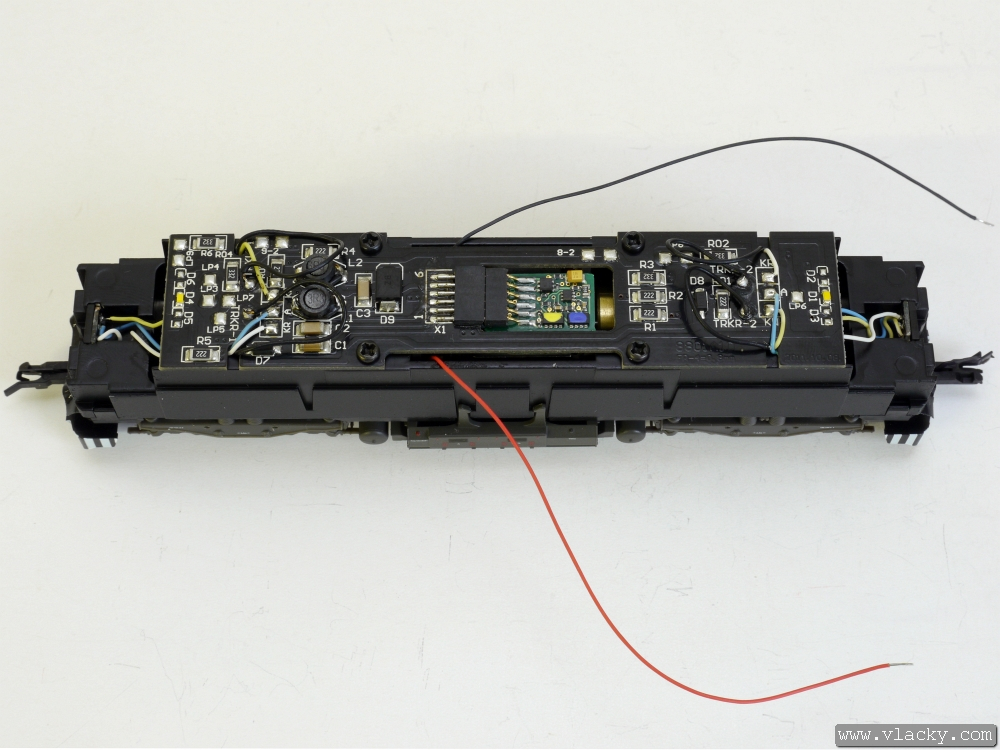

	9. krok Pohled ze strany plošného spoje na přívodní vodiče vysílače LISSY Uhlenbrock 68310.

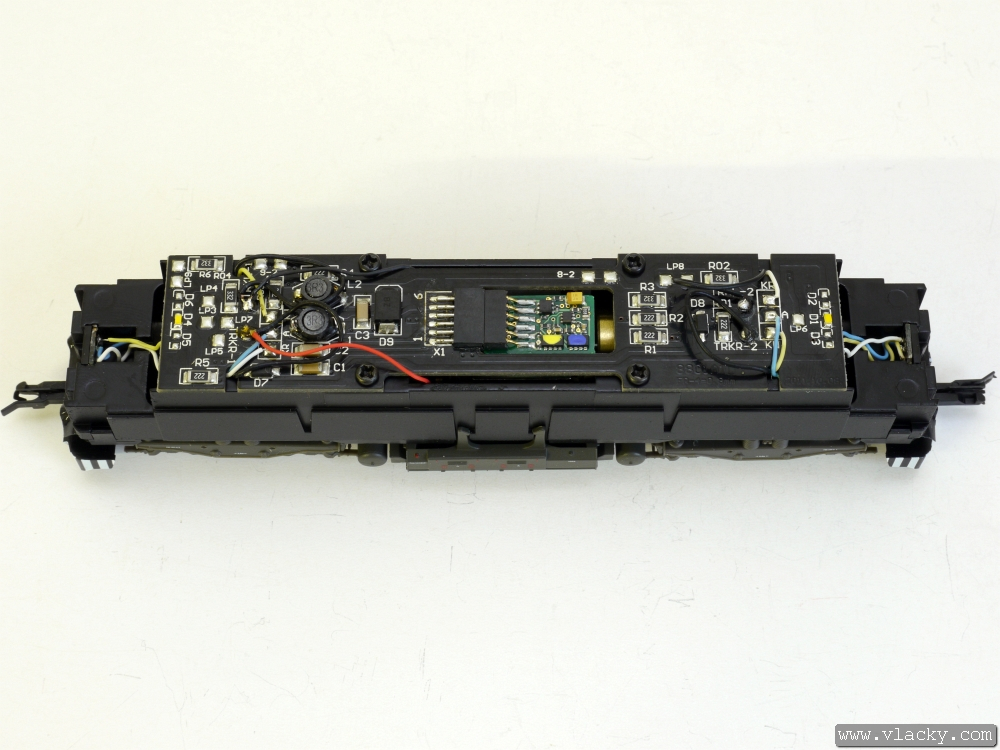

	10. krok Přívodní vodiče zkrátíme a připájíme je na plošky označené TRKR-1 a TRKL-1, na které je zároveň přivedeno černými vodiči napájení od levého podvozku. Před kompletací lokomotivu přezkoušíme a porovnáme vodiče, aby nebránily nasazení a docvaknutí skříně lokomotivy.
