Tillig 04611

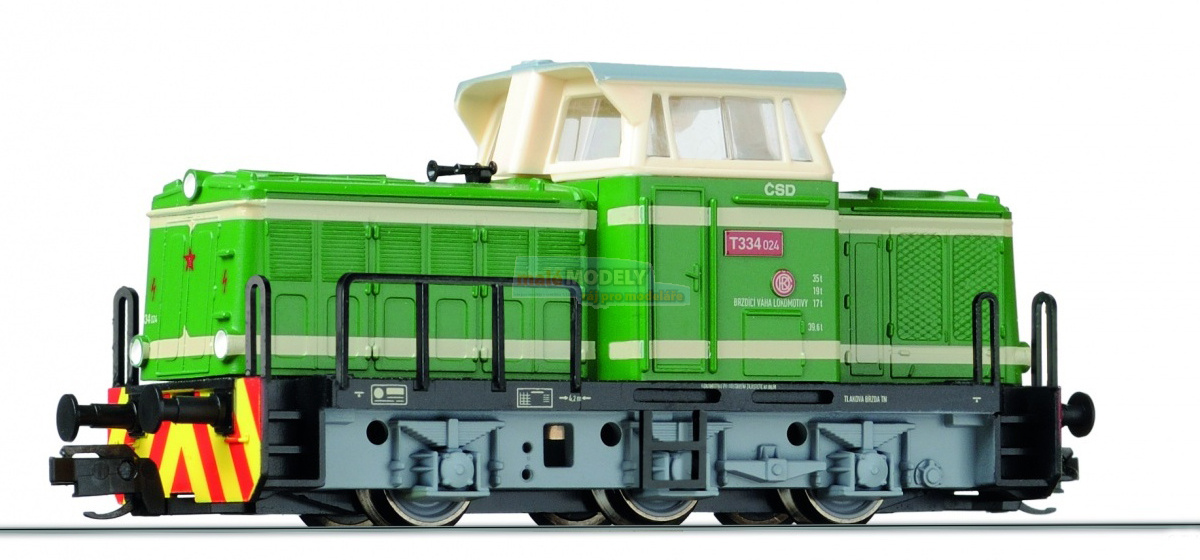

Dieselová lokomotiva T334 - Rosnička, ČSD, III

V Y Ř A Z E N O

Popis produktu Tillig 04611

Dieselová lokomotiva T334 - Rosnička, ČSD, III.

Délka přes nárazníky 80 mm, NEM spřáhlo a krátká spojka, dekodér rozhraní NEM 651.

Čísla:
T334.024 (),

TT 1 : 120 Rozchod kolejí: 12 mm

III III. epocha - období přibližně do roku 1970. Po válce bylo nutné obnovit železniční strukturu. Parní trakce dostala konkurenci v zavádění motorové a elektrické trakci.

ČSDČeskoslovenské dráhy Československá státní železnice (do 1992)

80 mm Délka: 80 mm

2 hnané nápravy 2 hnané nápravy

0 bandážovaných náprav 0 bandážovaných náprav

Nenormované uchycení spřáhla Nenormované uchycení spřáhla

Digitální rozhraní podle NEM 651 s konektorem 6pin Digitální rozhraní podle NEM 651 s konektorem 6pin

Obrázky k produktu Tillig 04611

182.69K | 1279×634

120.74K | 550×301

68.92K | 500×274

403.89K | 1200×560

Podobné k 04611 s parametry: Lokomotivy > Dieselové, TT, III, ČSD

Kód	Název	Velikost	Cena
02626	Dieselová lokomotiva řady T 435, ČSD, III	TT	4482 Kč
04615	Dieselová lokomotiva T 334.0, ČSD, III	TT	2295 Kč
04621	Dieselová lokomotiva T435, ČSD, III	TT	3229 Kč
04635	Lokomotiva dieselová T334, ČSD, III	TT	3478 Kč
47324	Dieselová lokomotiva T679.2, ČSD, III , IV	TT	3308 Kč

Produkt lze najít v následujících katalozích od příslušného výrobce:

2015/2016 Tillig hlavní katalog
2014/2015 Tillig hlavní katalog
2013/2014 Tillig hlavní katalog
2012/2013 Tillig hlavní katalog
2011/2012 Tillig hlavní katalog
2010/2011 Tillig hlavní katalog

Dokumenty ke stažení

PDF [Acrobat Reader] Dieselová lokomotiva řady T 334 - představení modelu
Soupis náhradních dilů dieselovké lokomotivy řady T334 - 04611 (verze 2011)
Uživatelská příručka dieselové lokomotivy řady T334 - 04611 (verze 2013)
Uživatelská příručka dieselové lokomotivy řady T334 - 04611 (verze 2015)
PDF [Acrobat Reader] Uživatelská příručka dieselové lokomotivy řady T334 - 04611 (verze 2018)

Návody

Návod na digitalizaci dieselové lokomotivy Tillig T334 - NEM 651

Modely ve skupině: Lokomotivy --> Motorové --> T334

Výrobce	Kód	Název	Náhled	Velikost		Cena
	04617	Dieselová lokomotiva Rába Györ, Privat, V		TT		2714 Kč
	04618	Diesellokomotive Reihe T 334.0 der ČSD, Ep. IV		TT		2714 Kč	!

Již neprodávané ve skupině: Lokomotivy > Motorové > T334

Kód	Název	Velikost	Zařazeno
04612	04612	TT	09.11.2018
04615	Dieselová lokomotiva T 334.0, ČSD, III	TT	01.09.2015
04616	Dieselová lokomotiva T 334.0 VEB Kombinat Schwarze Pumpe, DR, III	TT	01.09.2015
501299	Dieselová lokomotiva T334, ČSD, III	TT	06.06.2014
04613P	Lokomotiva dieselová T334 - patina	TT	22.04.2013
04614	Dieselová lokomotiva T 334-051 - Rosnička, ČSD, IV	TT	30.01.2013
04613	Dieselová lokomotiva T334 - Rosnička, ČD, V	TT	01.09.2012
04610	Lokomotiva dieselelektrická T334, ŽSR, V	TT	01.09.2012

Návody, popisy... k produktu Tillig 04611

T334 - návod na digitalizaci dieselové lokomotivy Tillig

	1. krok Motorová lokomotiva T334 připravená k digitalizaci. Lehkým zmáčknutím kapoty na obou stranách budky uvolníme zajištění v rámu lokomotivy.
	2. krok Pro digitalizaci použijeme lokomotivní dekodér 73400 s drátovými přívody.
	3. krok Pomocí přiložené oboustranné lepicí pásky přichytíme lokomotivní dekodér ke statoru motorku v místě budky.
	4. krok Přerušíme pájené spoje u rámu lokomotivy, kde je plíšky přivedeno napájení od kol lokomotivy a vede dále do motorku.
	5. krok Z lokomotivního dekodéru odpájíme nepotřebný krajní žlutý a bílý přívod (původně určený pro osvětlení). Opatrně připájíme vstup do dekodéru (červený a černý přívod) a výstup do motorku (oranžový a šedý přívod).
	6. krok Detailní pohled na vedení přívodů. Místa spojů jsou zakryta bužírkou.
	7. krok Před zpětnou kompletací lokomotivy upravíme přívody, aby nezavazely v budce. Ověříme funkčnost dekodéru a nastavíme požadovanou lokomotivní adresu.
