Tillig 02313
Lok. el. BR 101 024, DBAG, V

V Y Ř A Z E N O

Popis produktu Tillig 02313

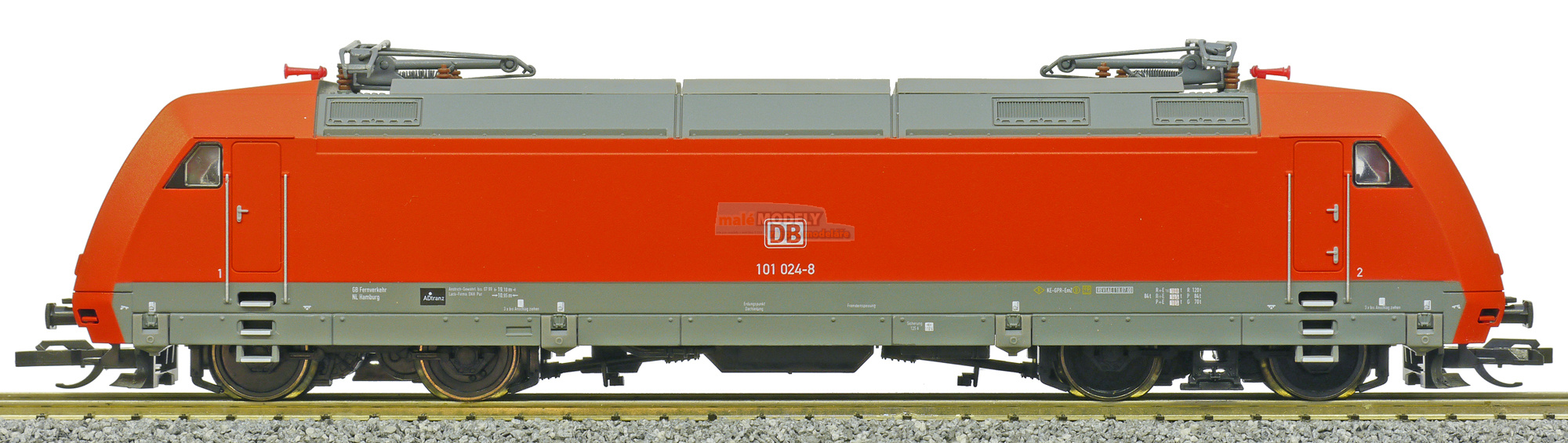

Elektrická lokomotiva BR 101 024, DBAG, V

Čísla:
BR 101 024-8 (),

TT 1 : 120 Rozchod kolejí: 12 mm

V. epocha - současnost. Politické změny v Evropě zasáhly i do struktur mnoha železničních správ, např. u nás došlo k rozdělení ČSD na ČD a ŽSR, naopak v Německu došlo ke sloučení DB a DR. V mnoha zemích se budují VRT (vysokorychlostní tratě). Opět se objevují zajímavé barevné motivy na vozidlech.

DB AGDeutsche Bahn AG Deutsche Bundesbahn Aktiengesellschaft (ab 1994)

159 mm Délka: 159 mm

Osvětlení - 3 reflektory vpředu, 2 světla vzadu, přepínatelné podle směru jízdy Osvětlení - 3 reflektory vpředu, 2 světla vzadu, přepínatelné podle směru jízdy

Kinematika krátkého spřáhla (KKK) podle normy NEM 358 Kinematika krátkého spřáhla (KKK) podle normy NEM 358

Digitální rozhraní podle NEM 658 s konektorem PluX12 Digitální rozhraní podle NEM 658 s konektorem PluX12

Možný provoz s pantografem Možný provoz s pantografem

Obrázky k produktu Tillig 02313

294.65K | 1200×507

149.85K | 1280×567

89.81K | 500×213

924.70K | 2000×565

Podobné k 02313 s parametry: Lokomotivy > Elektrické, TT, V, DB AG

Kód	Název	Velikost	Cena
02430	Elektrická lokomotiva BR 103 165-7, DB AG, V	TT	3833 Kč
02320	Elektrická lokomotiva BR 101, DB AG, V	TT	5611 Kč
02365	Elektrická lokomotiva BR 112.1, DB AG, V	TT	5516 Kč
02302	Elektrická lokomotiva BR 101 "AGFA", DB AG, V	TT	7550 Kč
02304	Elektrická lokomotiva BR101 , DB AG, V	TT	4950 Kč
02310	Elektrická lokomotiva BR 101, POLIZEI , DB AG, V	TT	4950 Kč
02311	Elektrická lokomotiva BR 101 , DB AG, V	TT	4950 Kč
02312	Elektrická lokomotiva BR 101 - červená se šedým rámem a střechou , DB AG, V	TT	4150 Kč
02318	Elektrická lokomotiva 101 130-3 Metropolitan - (31.03.2019), DB AG, V	TT	4522 Kč
02319	Elektická lokomotiva 101 101-6 - (31.03.2019), DB AG, V	TT	4522 Kč
02336	Lokomotiva elektrická BR 155 Railion, DB AG, V	TT	2279 Kč
02357	Elektrická lokomotiva BR 112.1 , DB AG, V	TT	4937 Kč
02358	Elektrická lokomotiva BR112.1 , DB AG, V	TT	4550 Kč
02390	Elektrická lokomotiva řady BR 140, DB AG, V	TT	4154 Kč
02395	Elektrická lokomotiva BR 139, DB AG, V	TT	4154 Kč
02440	Lokomotiva elektrická BR 103, DB AG, V	TT	3217 Kč
02442	Elektrická lokomotiva 103 233-3 - (31.03.2014), DB AG, V	TT	3688 Kč
02470	Lok. el. BR 189, DB AG, V	TT	3273 Kč
02473	Lokomotiva elektrická E189 013 Railion, DBAG, V	TT	3718 Kč
04340	Elektrická lokomotiva 143 352-3, DB AG, V	TT	4482 Kč
04391	Elektrická lokomotiva BR 140, DB AG, V	TT	4408 Kč
04992	Elektrická lokomotiva BR 156, DB AG, V	TT	4482 Kč
04994	Elektrický lokomotiva 156 003-6 „Railion“ , DB AG, V	TT	5183 Kč
04996	Elektrická lokomotiva 156 004-4, DB AG, V	TT	5183 Kč
31220	Elektrická lokomotiva BR 140 verkehrsrot, DB AG, V	TT	3017 Kč
33120	Elektrická lokomotiva řady 111, DB AG, V	TT	3268 Kč
33124	Elektrická lokomotiva řady 111, DB AG, V	TT	3268 Kč
47200	Elektrická lokomotiva řady BR 151, DB AG, V	TT	2228 Kč
47203	Elektrická lokomotiva BR 151 červená, DB AG, V	TT	2241 Kč
47410	Elektrická lokomotiva řady 182 Taurus DB AG, DB AG, V	TT
500244	Lokomotiva elektrická BR 142, DB AG, V	TT	3261 Kč
500900	Elektrická lokomotiva BR 103 'Touristikzug' - (31. 03. 2013), DB AG, V	TT	8187 Kč
501125	Elektrická lokomotiva BR 101, různé barevné verze, DB AG, V	TT	5125 Kč
501633	Elektrická lokomotiva BR 142, DB AG, V	TT	4408 Kč

Produkt lze najít v následujících katalozích od příslušného výrobce:

2013/2014 Tillig hlavní katalog
2012/2013 Tillig hlavní katalog
2012 Tillig jarní novinky

Dokumenty ke stažení

PDF [Acrobat Reader] Elektrická lokomotiva řady BR 101 - představení modelu
Soupis náhradních dílů elektrické lokomotivy řady BR 101 - 02312 (verze 2012)
Uživatelská příručka elektrické lokomotivy řady BR 101 - 02312 (verze 2017)
Uživatelská příručka elektrické lokomotivy řady BR 101 - 02312 (verze 2018)
PDF [Acrobat Reader] Uživatelská příručka elektrické lokomotivy řady BR 101 - 02312 (verze 2019)
Uživatelská příručka elektrické lokomotivy řady BR 101 - 02312 (verze 2022)

Návody

Návod na digitalizaci elektrické lokomotivy Tillig BR 101 - PluX12
Návod na osazení elektrické lokomotivy Tillig BR 101 LISSY vysílačem

Modely ve skupině: Lokomotivy --> Elektrické --> BR 101

Výrobce	Kód	Název	Náhled	Velikost		Cena
	02320	Elektrická lokomotiva BR 101, DB AG, V		TT		5611 Kč

Již neprodávané ve skupině: Lokomotivy > Elektrické > BR 101

Kód	Název	Velikost	Zařazeno
02310	Elektrická lokomotiva BR 101, POLIZEI , DB AG, V	TT	06.12.2021
02304	Elektrická lokomotiva BR101 , DB AG, V	TT	19.03.2021
02311	Elektrická lokomotiva BR 101 , DB AG, V	TT	29.10.2020
02318	Elektrická lokomotiva 101 130-3 Metropolitan - (31.03.2019), DB AG, V	TT	25.01.2019
02319	Elektická lokomotiva 101 101-6 - (31.03.2019), DB AG, V	TT	25.01.2019
01405	01405	TT	09.11.2018
02317	Elektrická lokomotiva 101 023-0 „Bahn BKK“, DB AG, VI	TT	31.08.2018
02312	Elektrická lokomotiva BR 101 - červená se šedým rámem a střechou , DB AG, V	TT	02.11.2017
501125	Elektrická lokomotiva BR 101, různé barevné verze, DB AG, V	TT	02.11.2017
02302	Elektrická lokomotiva BR 101 "AGFA", DB AG, V	TT	18.02.2017
02316	Elektrolokomotive 101 092-5 Bernina Express abenteuerlich der DB AG, Ep. VI	TT	27.01.2017
02315	Elektrická lokomotiva BR 101 Graubünden, DB AG, VI	TT	23.01.2015
02314	Elektrická lokomotiva BR 101, DB AG, VI	TT	17.02.2014

Návody, popisy... k produktu Tillig 02313

BR101 - návod na digitalizaci elektrické lokomotivy Tillig

Novější přepracované provedení modelu s konektorem NEM 658.

	1. krok Elektrická lokomotiva Tillig BR101 připravená k osazení digitálního dekodéru. Lokomotiva je uvnitř vybavena konektorem podle normy NEM 658.
	2. krok Před vlastním sejmutím vlastní skříně opatrně sundáme 8 plastových výstupkům, které jsou volně nacvaknuty na okraji po obvodu a které brání sundání skříně lokomotivy.
	3. krok V místě, kde jsou na skříni zespodu viditelné plastové výstupky, zasuneme pásky a uvolníme skříň od pojezdu.
	4. krok Pohled dovnitř lokomotivy po sundání skříně lokomotivy. Dáváme pozor na správnou orientaci skříně podle pružného přívodu od pantografů na kontaktní plošku s označením X3 na hlavním plošném spoji.
	5. krok V levé části pojezdu je plošný spoj s dvouřadým konektorem PluX12 podle normy NEM 658 pro osazení digitálního dekodéru. V zadní řadě pinů je zasunuta propojovací destička pro analogový provoz.
	6. krok Pohled na vytaženou propojovací destičku pro analogový provoz a na plošném spoji dobře viditelný konektor PluX12. V popředí připravený lokomotivní dekodér Uhlenbrock katalogového čísla 73140.
	7. krok Připravený digitální dekodér opatrně zasuneme do konektoru PluX12 a lokomotivu před kompletací přezkoušíme a případně přeadresujeme.
	8. krok Poznámka - pro digitalizaci lze použít i lokomotivní dekodér Uhlenbrock katalogového čísla 73410 (nebo novější 73110) s rozhraním podle normy NEM 651. V takovém případě použijeme redukci, do které byla zastrčena propojovací destička pro analogový provoz. Připravený lokomotivní dekodér 73410 je správně zorientován a takto sestavený celek zasuneme do zadní řady pinů v konektoru PluX12.
