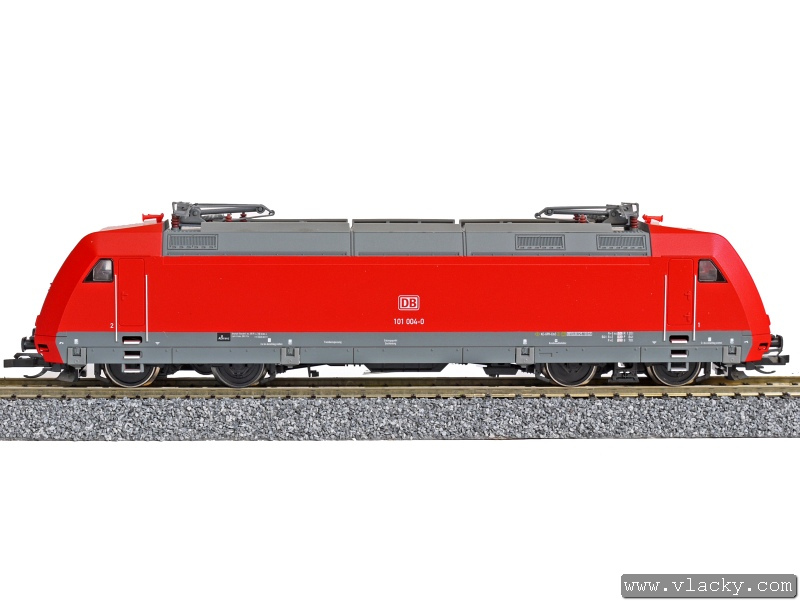

1. krok Elektrická lokomotiva Tillig BR101 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem. |
 |
2. krok Před vlastním sejmutím skříně lokomotivy opatrně sundáme 8 plastových výstupků, které jsou volně nacvaknuty na okraji po obvodu a které brání sundání skříně lokomotivy. Zasunutím plochých planžet uvolníme výstupky bránící volnému sundání skříně. |
 |

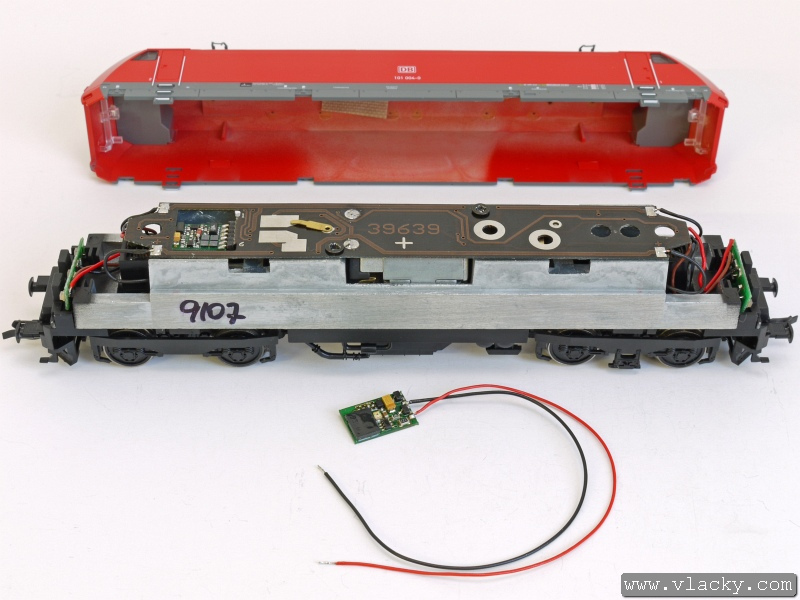

3. krok Vysílač LISSY Uhlenbrock 68300 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED. |
 |

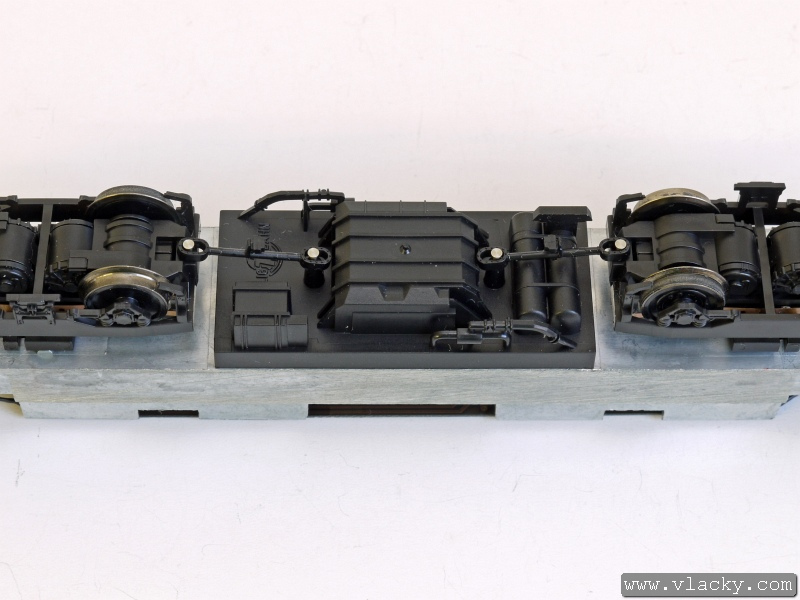

4. krok Místo uprostřed lokomotivy pro umístění vysílače LISSY. Prolisy uprostřed musíme vybrousit, abychom získali rovnou plošku pro přilepení vysílače. |
 |
5. krok Vybroušená rovná ploška pro přilepení vysílače LISSY Uhlenbrok 68300. |
 |

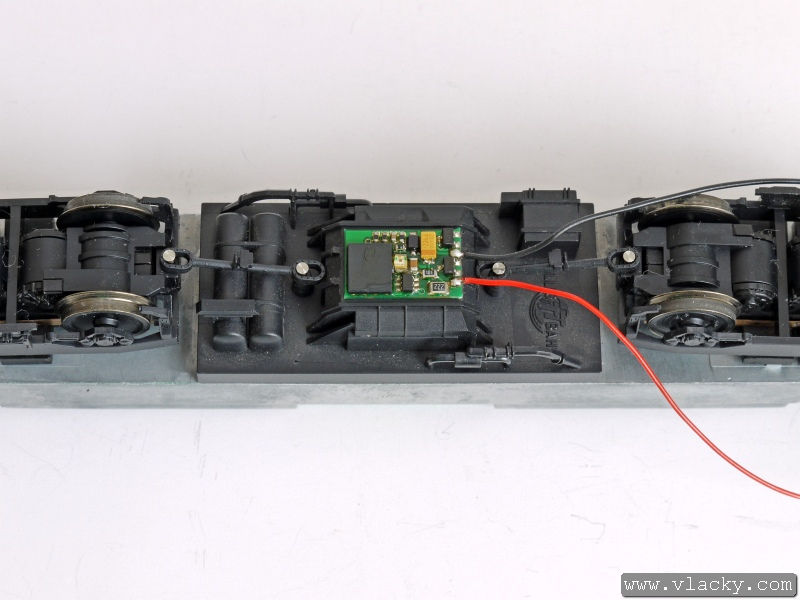

6. krok Připravený vysílač LISSY přilepíme kapkou vteřinového lepidla. Použití oboustranné lepicí pásky není vhodné. Pod lokomotivou není moc velká výška nad TK (temenem kolejnice). |
 |

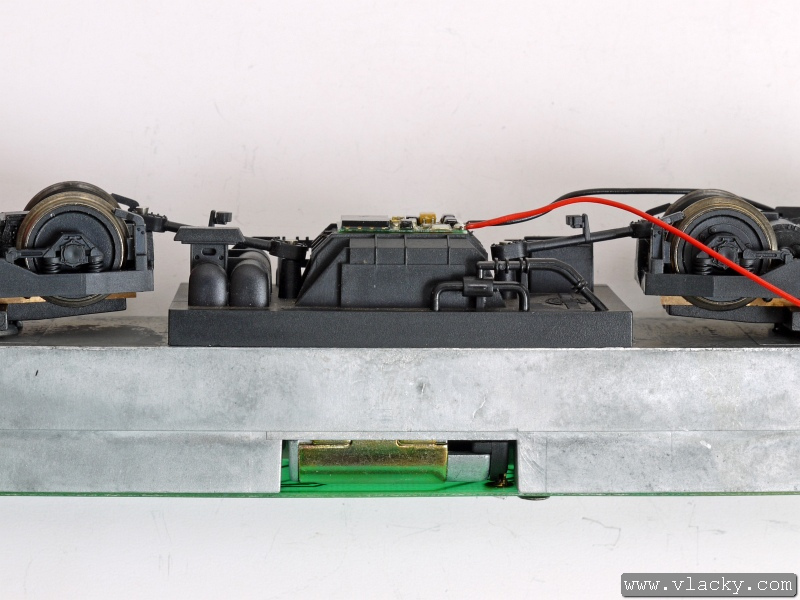

7. krok Pohled z boku prozradí, jak bude přilepený vysílač LISSY vyčnívat pod lokomotivou. |
 |

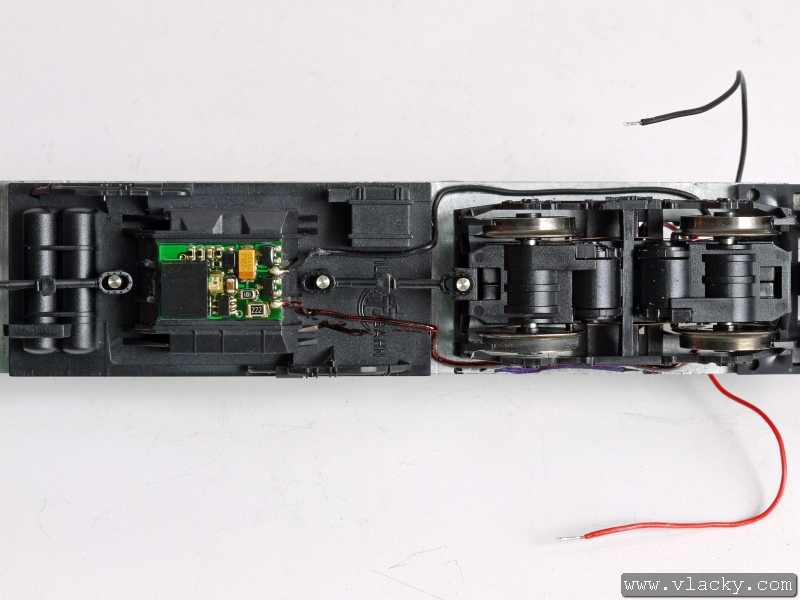

8. krok Vedení přívodů od vysílače LISSY dovnitř do lokomotivy kolem podvozku. Přívody jsou fixovány vteřinovým lepidlem. |
 |
9. krok Pohled na vedení přívodů vysílače LISSY. Červený přívod byl zabarven černým lihovým fixem. |
 |

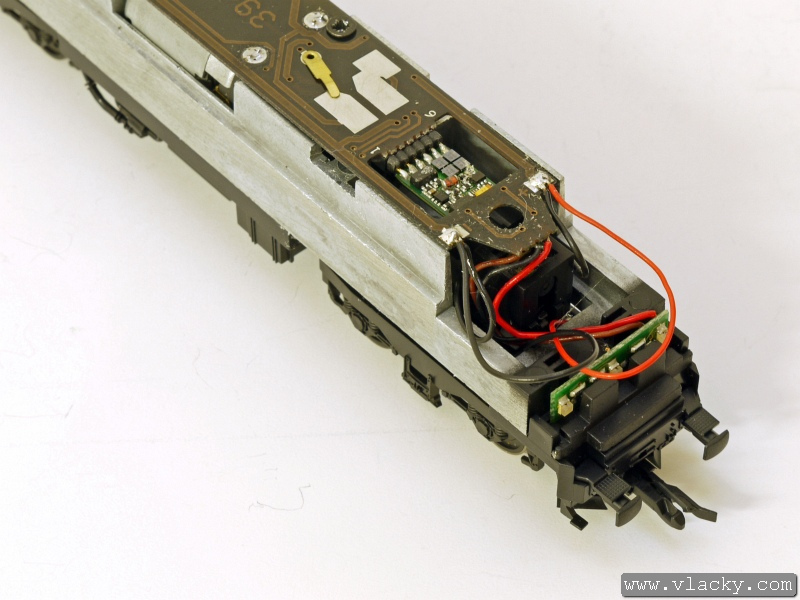

10. krok Přívody vysílače LISSY byly připájeny na plošný spoj vedle přívodů od podvozku lokomotivy. V tomto okamžiku je lokomotiva připravena k provozu. |
