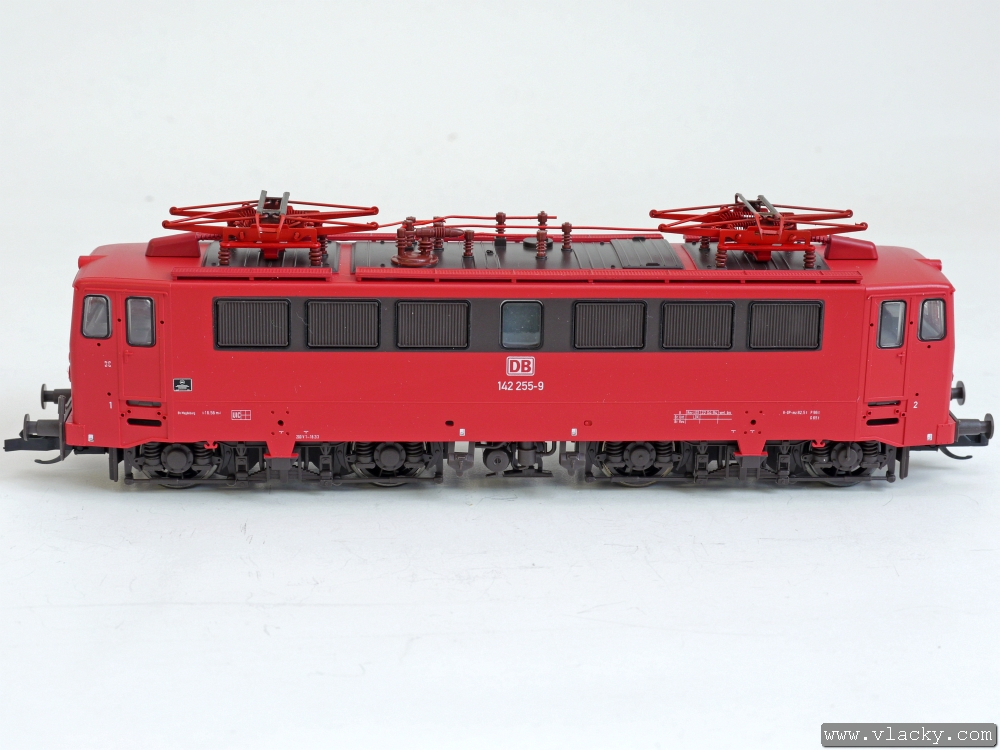

1. krok Elektrická lokomotiva Tillig BR142 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem. |
![]() |
2. krok V místě, kde jsou na skříni zespodu viditelné plastové výstupky, zasuneme pásky a uvolníme skříň od pojezdu. |
![]() |

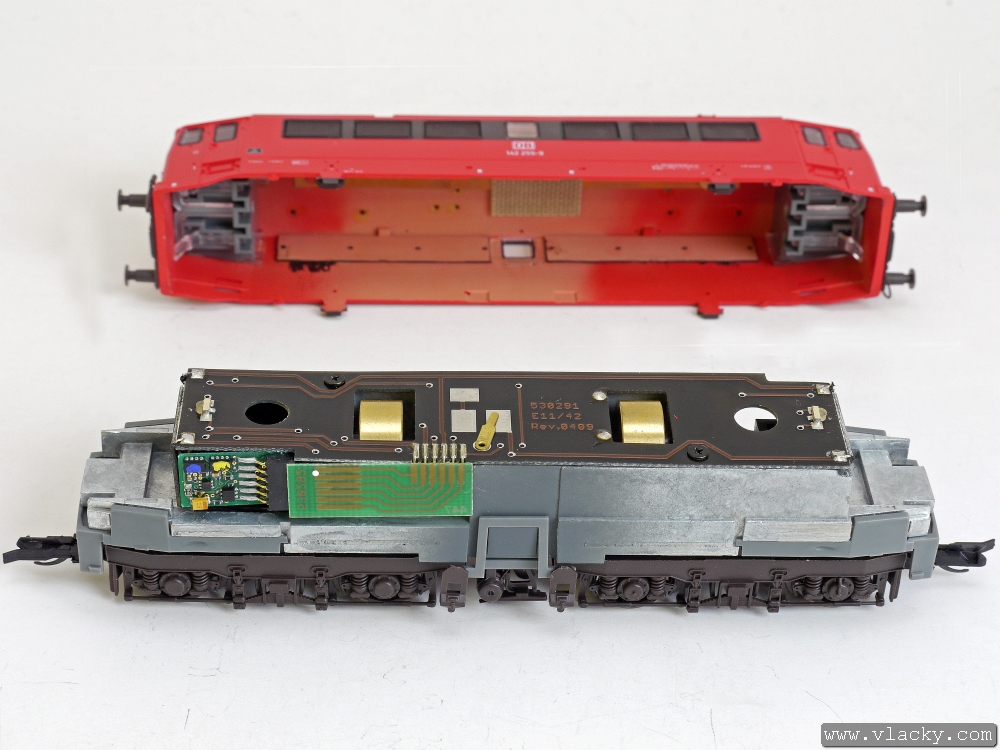

3. krok Pohled na odkrytovanou lokomotivu, kde levé části pojezdu lokomotivy je konektor podle normy NEM 651 s osazeným digitálním dekodérem. |
![]() |

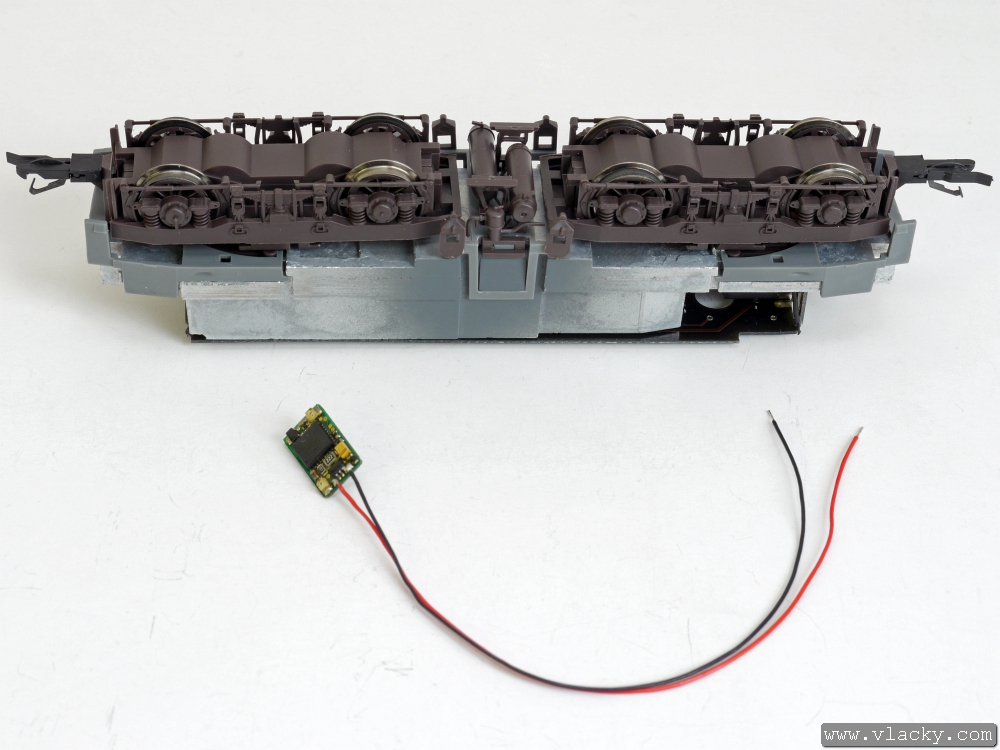

4. krok Vysílač LISSY Uhlenbrock 68310 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED. |
![]() |

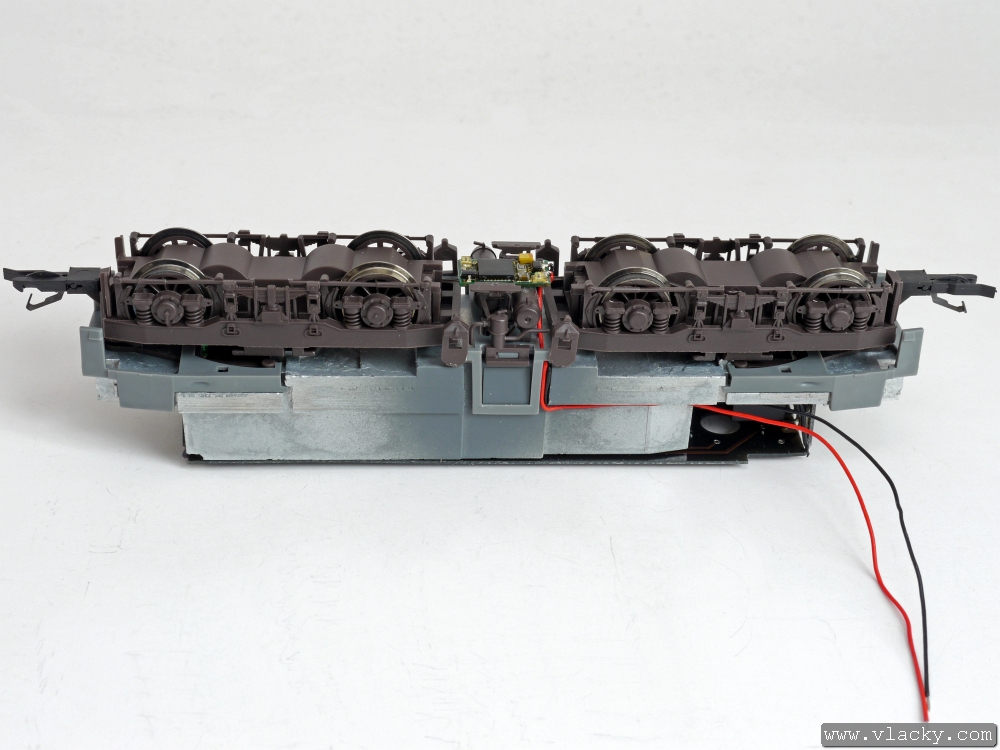

5. krok Připravený vysílač LISSY přilepíme kapkou vteřinového lepidla. Oba přívody vedeme dovnitř lokomotivy touto stranou, kde je v rámu lokomotivy vybrání. |
![]() |

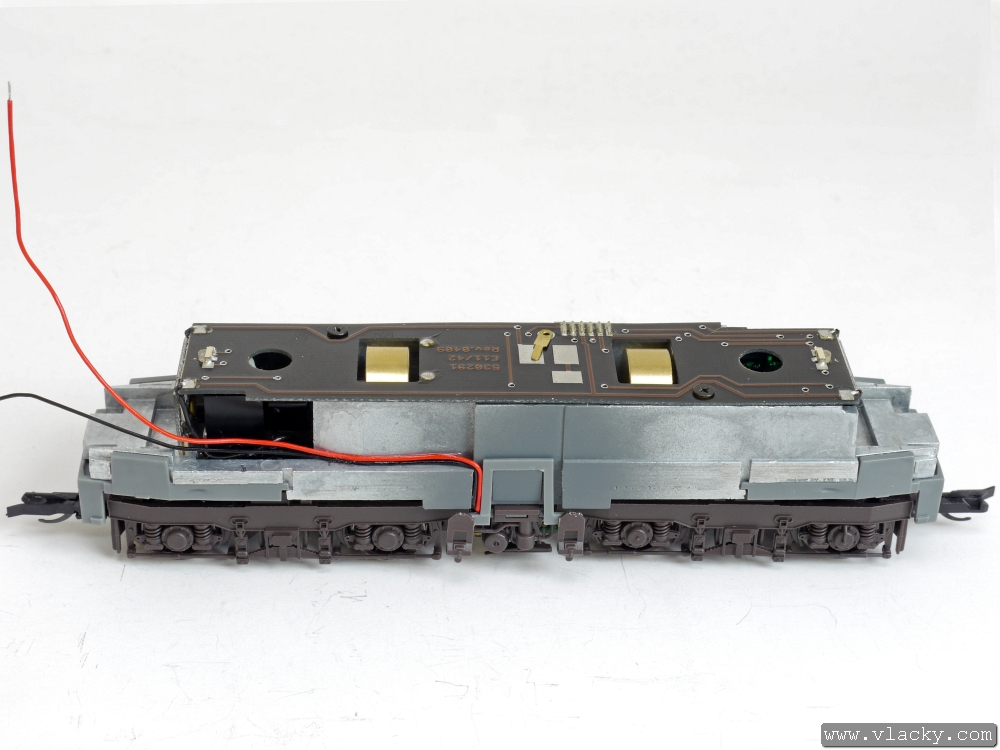

6. krok Pohled na vedení obou přívodu od vysílače LISSY dovnitř do lokomotivy. Přívody opatrně fixujeme kapkou vteřinového lepidla. Přívody vedeme až k přední části plošného spoje, kde jsou pájecí plošky s přívody od podvozku. |
![]() |

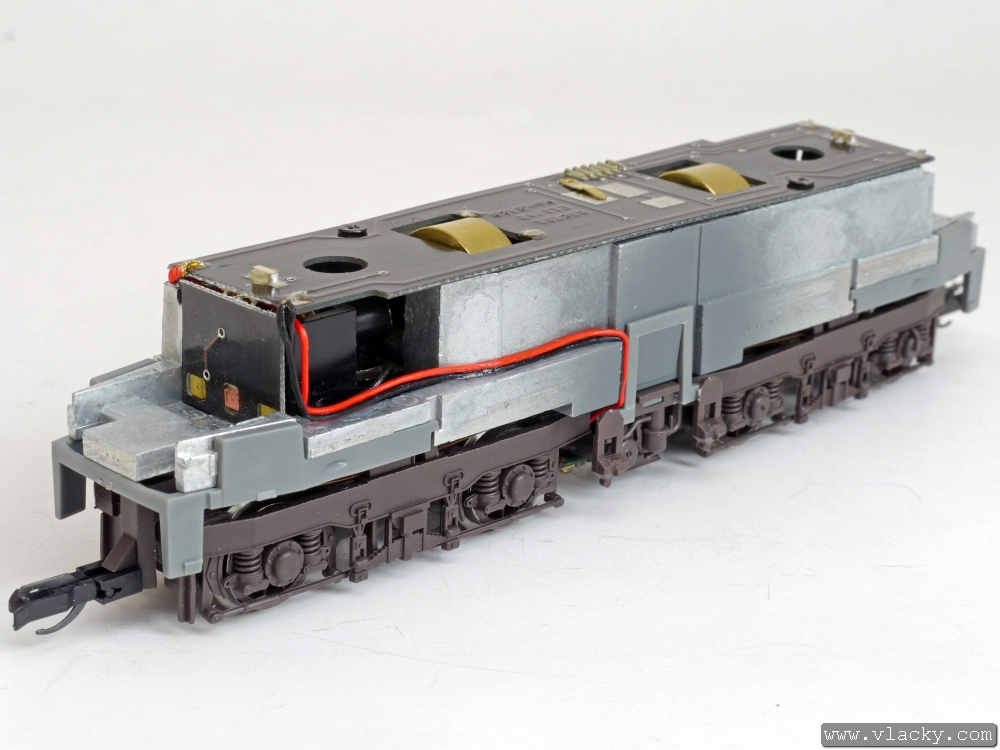

7. krok Přívody vysílače LISSY byly zkráceny a připájeny na plošný spoj vedle přívodů od podvozku lokomotivy. V tomto okamžiku je lokomotiva připravena k provozu. |
